Memahami Logika Penomoran Bingkai NEMA
Nomor bingkai NEMA bukanlah label pemasaran. Ini adalah referensi kode untuk geometri pemasangan fisik, terutama tinggi poros, yang memungkinkan teknisi pemeliharaan menukar motor antar pabrikan tanpa menggambar ulang pelat dasar. Setelah logika penomoran dipahami, an tabel ukuran rangka motor listrik berhenti terlihat seperti dinding angka dan mulai bekerja seperti tabel pencarian untuk dimensi sebenarnya.
Aturan intinya sederhana: bagi dua digit pertama nomor bingkai dengan empat, dan hasilnya adalah tinggi garis tengah poros di atas alas, diukur dalam inci. Oleh karena itu, rangka 143T memiliki tinggi poros 3,5 inci, dan rangka 256T memiliki tinggi poros 6,25 inci. Hubungan tunggal ini adalah tulang punggung setiap orang ukuran rangka motor nema tabel yang diterbitkan oleh badan standar dan integrator peralatan.
- Dua digit pertama: tinggi poros dibagi 4, dalam inci
- Digit ketiga: kode referensi untuk jarak antara kaki pemasangan (panjang bingkai)
- Akhiran huruf: konfigurasi pemasangan, seperti T untuk dimensi poros standar atau C untuk pemasangan muka berpasangan dekat
Rangka yang menggunakan dua digit pertama yang sama, seperti 143T dan 145T, memiliki tinggi poros yang sama tetapi jarak kaki yang berbeda, itulah sebabnya motor pengganti drop-in harus sesuai dengan peruntukan rangka penuh, bukan hanya angka di depannya.
Secara historis, penomoran frame berevolusi melalui beberapa revisi sebelum standar T-frame menjadi dominan. Rangka U yang lebih tua dan desain non-standar sebelumnya menggunakan aturan proporsional yang berbeda, itulah sebabnya teknisi yang menarik motor dari peralatan yang dipasang beberapa dekade yang lalu mungkin menemukan nomor rangka yang tidak mengikuti logika bagi empat sama sekali. Saat mengganti motor lama, ada baiknya memeriksa tanggal papan nama dan melakukan referensi silang pada tabel rangka yang diarsipkan daripada berasumsi aturan rangka-T saat ini berlaku surut.
Nilai praktis dari sistem penomoran ini terlihat paling jelas selama penggantian darurat. Tim pemeliharaan yang menghadapi kegagalan motor yang tidak direncanakan di jalur produksi tidak punya waktu untuk menyusun perangkat keras pemasangan baru. Membaca penunjukan bingkai dari papan nama dan mencocokkannya dengan yang diterbitkan ukuran motor nema referensi memungkinkan tim mengonfirmasi, dalam hitungan menit, apakah pesanan pemasok cadangan atau pesanan pemasok pada hari yang sama akan secara fisik sesuai dengan pangkalan, sambungan, dan perutean saluran yang ada.
Bagan Ukuran dan Dimensi Rangka Motor NEMA Standar
Tabel di bawah ini merangkum kerangka umum yang ditentukan pada motor industri kecil dan menengah. Dimensi adalah perkiraan nilai nominal dalam inci, konsisten dengan tabel NEMA MG 1 yang dipublikasikan, dan dimaksudkan untuk pekerjaan tata letak awal dan bukan untuk persetujuan gambar akhir.
| Bingkai | Tinggi Poros (D) | Diameter Poros (U) | Basis ke Pusat (D) | Panjang Kaki (2E) | Kisaran HP Khas |
|---|---|---|---|---|---|
| 48 | 3,00 masuk | 0,500 masuk | 3,00 masuk | 3,75 inci | 1/4 hingga 3/4 |
| 56 | 3,50 inci | 0,625 inci | 3,50 inci | 4,50 inci | 1/3 hingga 3 |
| 143T | 3,50 inci | 0,875 inci | 3,50 inci | 5,50 inci | 1 hingga 1,5 |
| 145T | 3,50 inci | 0,875 inci | 3,50 inci | 6,50 inci | 1,5 hingga 3 |
| 182T | 4,50 inci | 1,125 inci | 4,50 inci | 7,50 inci | 3 sampai 5 |
| 184T | 4,50 inci | 1,125 inci | 4,50 inci | 8,50 inci | 5 hingga 7,5 |
| 213T | 5,25 inci | 1,375 inci | 5,25 inci | 9,50 inci | 7,5 hingga 10 |
| 215T | 5,25 inci | 1,375 inci | 5,25 inci | 11.00 masuk | 10 hingga 15 |
| 254T | 6,25 inci | 1,625 inci | 6,25 inci | 12.50 masuk | 15 hingga 20 |
| 256T | 6,25 inci | 1,625 inci | 6,25 inci | 14.50 masuk | 20 hingga 25 |
Membaca ini bagan dimensi rangka motor dengan benar berarti mengenali bahwa tinggi poros dan diameter poros berskala bersama-sama dalam langkah-langkah yang tetap, sehingga fasilitas yang melakukan standarisasi pada beberapa kelompok rangka dapat memprediksi persyaratan kopling dan alur pasak sebelum motor pengganti tiba.
Panjang kaki, yang tercantum di atas sebagai dimensi 2E, sering kali merupakan nilai yang naik sebagai pengganti langsung. Dua motor dengan tinggi poros yang sama, seperti 143T dan 145T, akan dibaut ke dudukan dengan jarak lubang kaki yang berbeda, sehingga teknisi yang hanya memeriksa tinggi poros sebelum memesan cadangan dapat berakhir dengan motor yang tidak sejajar dengan slot pelat dasar yang ada. Menyimpan salinan cetak tabel dimensi penuh di dekat tempat pembuatan komponen, daripada mengandalkan memori digit terdepan, akan menghindari kesalahan berulang ini.
Kisaran horsepower yang ditampilkan dalam tabel bersifat tipikal, bukan absolut. Perancang motor dapat mendorong rangka tertentu ke arah ujung atas kisaran tenaga kudanya menggunakan bahan belitan yang lebih baik atau tumpukan laminasi dengan efisiensi lebih tinggi, sehingga sering kali kita melihat dua motor dalam rangka yang sama dipisahkan oleh perbedaan nyata dalam nilai outputnya. Ketika torsi, bukan hanya tenaga kuda, merupakan faktor pembatas untuk suatu aplikasi, memeriksa peringkat torsi pelat nama di samping dimensi rangka akan memberikan gambaran yang lebih lengkap daripada tenaga kuda saja.
Dimensi dasar-ke-tengah, terdaftar sebagai D di sebagian besar tabel, penting untuk jarak bebas vertikal dalam instalasi sempit seperti stasiun pompa bawah tanah atau selip peralatan tertutup. Mengonfirmasi dimensi ini sebelum memesan akan mencegah situasi di mana motor yang dibingkai dengan benar tidak dapat secara fisik mengatasi penghalang di atas kepala setelah dipasang pada tempatnya.
Tipe Pemasangan Motor NEMA C-Face Dijelaskan
Akhiran C mengidentifikasi motor yang dibuat untuk pemasangan berpasangan dekat dan dipasang di muka, paling sering dipasangkan dengan pompa, kotak roda gigi, dan blower di mana peralatan yang digerakkan dibaut langsung ke bagian depan motor daripada dihubungkan melalui kopling fleksibel dan penyangga bantalan terpisah.
Dimensi Motor Rangka 56C
Itu Dimensi rangka motor 56c penunjukan adalah salah satu ukuran muka C kecil yang paling sering ditentukan karena mencakup rentang tenaga kuda pecahan lebar dan integral rendah sambil menjaga lingkaran baut tetap kompak. Motor 56C tipikal menggunakan diameter lingkaran baut 4,5 inci dengan empat lubang pemasangan yang disadap dan diameter register keran 3,375 inci, memungkinkan penyelarasan konsentris yang tepat dengan pompa kawin atau rumah peredam.
Motor Rangka 184TC
Naik dalam tenaga kuda, itu motor rangka 184tc menggabungkan tinggi poros 184T dan pola kaki dengan lingkaran baut 8,5 inci yang lebih besar dan register keran 6,625 inci, mencocokkan flensa input kotak roda gigi ukuran sedang yang digunakan dalam penggerak konveyor, mixer, dan sistem agitator.
Catatan praktis di lapangan: Rangka TC tetap menggunakan kaki rangka T standar sebagai tambahan pada dudukan muka, sehingga motor yang sama sering kali dapat dipasang baik sebagai unit yang dipasang pada kaki atau dibaut menghadap terlebih dahulu ke peralatan yang digerakkan, bergantung pada alas yang sudah ada di tempatnya.
Di luar keluarga muka-C, varian muka-D dan alas-P tersedia untuk aplikasi di mana peralatan yang digerakkan memerlukan dudukan berflensa tanpa perpanjangan poros yang menonjol melewati register tetap, atau di mana pola dasar yang diproyeksikan diperlukan untuk konfigurasi pompa tertentu. Ini kurang umum ditentukan dalam pekerjaan industri umum tetapi sering muncul dalam penanganan fluida dan paket pompa turbin vertikal, di mana toleransi penyelarasan aksial lebih ketat daripada yang dimungkinkan oleh instalasi yang dipasang di kaki.
Kesesuaian register keran perlu ditekankan karena ia melakukan lebih banyak pekerjaan mekanis daripada lingkaran baut itu sendiri. Register memusatkan poros motor tepat pada lubang masukan peralatan yang digerakkan, sedangkan lingkaran baut hanya mengamankan rakitan setelah penyelarasan telah ditetapkan. Register dengan jarak bebas yang berlebihan, bahkan hanya seperseribu inci, dapat menimbulkan runout radial yang cukup untuk memperpendek masa pakai kopling atau seal pada pompa berpasangan dekat, itulah sebabnya pabrikan menerapkan toleransi yang lebih ketat pada diameter register dibandingkan pada sebagian besar dimensi rangka lainnya.
Memvisualisasikan Pola Pemasangan C-Face
Itu diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Rangka Motor Metrik vs NEMA: Perbedaan Utama
Fasilitas yang melakukan pengadaan peralatan secara internasional sering kali perlu melakukan referensi silang kerangka NEMA dengan kerangka metrik IEC. Kedua sistem ini dibangun pada unit dasar yang berbeda dan tidak dapat dipertukarkan secara langsung tanpa adaptor atau desain ulang pelat dasar penuh.
| Karakteristik | Bingkai NEMA | Bingkai Metrik IEC |
|---|---|---|
| Satuan ukuran | inci | milimeter |
| Dasar tinggi poros | Bingkai number divided by 4 | Bingkai number equals shaft height directly |
| Standar pola baut | NEMA MG 1 | IEC 60072 |
| Selesai poros umum | Alur pasak berbasis inci | Alur pasak metrik |
| Wilayah penggunaan yang khas | Amerika Utara | Eropa, Asia, sebagian besar pasar ekspor |
Hal yang sering menimbulkan kebingungan adalah bahwa beberapa nomor rangka IEC secara numerik tampak mendekati padanan NEMA, misalnya rangka metrik 132M yang berada di dekat rangka NEMA 145T dalam rentang tenaga kuda, namun tinggi poros, pola baut, dan alur pasak sebenarnya semuanya berbeda, sehingga pengiriman komponen silang antara kedua sistem tanpa gambar yang terverifikasi merupakan penyebab umum kegagalan pemasangan.
Profil alur pasak adalah area lain di mana kedua sistem berbeda sehingga mudah untuk diabaikan. Poros NEMA biasanya menggunakan kunci persegi atau persegi panjang berukuran standar pecahan inci, sedangkan poros IEC menggunakan stok kunci metrik berukuran seluruh milimeter dengan rasio kedalaman-lebar yang berbeda. Hub kopling yang dibor dan dikunci untuk satu sistem akan jarang menerima poros dari sistem lain tanpa pemesinan, meskipun diameter poros mentah hampir sama di kedua sistem.
Tim pengadaan yang bekerja di kedua standar mendapat manfaat dari mempertahankan lembar referensi silang sederhana yang mencantumkan nomor rangka, tinggi poros, diameter poros, dan dimensi alur pasak secara berdampingan untuk kedua sistem, daripada mengandalkan peringkat horsepower sebagai kriteria pencocokan utama. Horsepower adalah bidang yang paling tidak dapat diandalkan untuk referensi silang karena kelas efisiensi, siklus kerja, dan peringkat suhu lingkungan semuanya mengubah horsepower yang dapat dihasilkan oleh suatu rangka, terlepas dari dimensi pemasangan fisiknya.
Pertimbangan Bagan Pertukaran Motor Industri
Sebuah bagan pertukaran motor industri hanya berguna bila jumlahnya lebih dari jumlah bingkai. Sebelum memperlakukan dua motor sebagai motor yang dapat dipertukarkan, pastikan faktor sekunder berikut ini, karena mencocokkan ukuran rangka saja tidak menjamin kesesuaian drop-in.
- Panjang poros dan lebar alur pasak, karena dua motor yang berbagi nomor rangka masih dapat dikirimkan dengan panjang poros berbeda yang dapat digunakan
- Lokasi dan orientasi kotak saluran relatif terhadap kaki pemasangan
- Jenis bantalan, terutama jika beban yang digerakkan memberikan beban samping atau beban dorong melebihi nilai bantalan bola standar
- Jenis penutup, karena motor anti tetesan terbuka dan motor berpendingin kipas yang tertutup seluruhnya dalam rangka yang sama akan memiliki panjang keseluruhan dan kebutuhan aliran udara pendingin yang berbeda
- Pola lubang kaki pemasangan, yang dapat sedikit berbeda antara motor yang dibuat dengan revisi lama dan baru dengan standar yang sama
Peringkat siklus kerja layak untuk disebutkan dalam daftar periksa pertukaran mana pun. Motor yang diberi stempel untuk tugas kontinu dan motor yang diberi stempel untuk tugas terputus-putus mungkin memiliki rangka yang sama, namun unit tugas terputus-putus akan menjadi terlalu panas jika ditekan dalam penggunaan terus menerus, terlepas dari seberapa cocok kecocokan mekanisnya. Keputusan pertukaran hanya didasarkan pada geometri rangka, tanpa pemeriksaan silang siklus kerja dan kelas insulasi pada papan nama, merupakan sumber umum kegagalan belitan dini setelah instalasi fisik berhasil.
Kompatibilitas tegangan dan frekuensi melengkapi pemeriksaan non-dimensi yang disertakan bersama perbandingan bingkai apa pun. Dua motor dapat berbagi penetapan rangka yang sama ketika digulung untuk kelas tegangan atau frekuensi saluran yang berbeda, sehingga bagan pertukaran yang digunakan untuk pengadaan harus selalu mencantumkan data pelat nama kelistrikan di samping data rangka mekanis, bukan sebagai langkah pencarian terpisah yang dilakukan kemudian dalam proses.
Ketika motor dipasangkan dengan peredam roda gigi, kompatibilitas rangka juga meluas ke input peredam. Untuk drivetrain yang dipasangkan erat, mencocokkan motor yang dibingkai dengan benar ke unit seperti motor roda gigi heliks poros paralel seri f memerlukan konfirmasi bahwa flensa masukan peredam, diameter poros, dan arah putaran semuanya sejajar dengan rangka motor yang dipilih sebelum perakitan akhir.
Memilih Ukuran Bingkai untuk Pemasangan Gearmotor dan Peredam
Pemilihan rangka menjadi lebih rumit setelah peredam memasuki drivetrain, karena geometri masukan peredam, bukan hanya poros motor, menentukan apakah rangka tertentu akan dipasang secara fisik. Desain heliks poros paralel adalah pilihan umum di mana tapak inline yang kompak dan efisiensi tinggi pada rasio reduksi sedang merupakan prioritas.

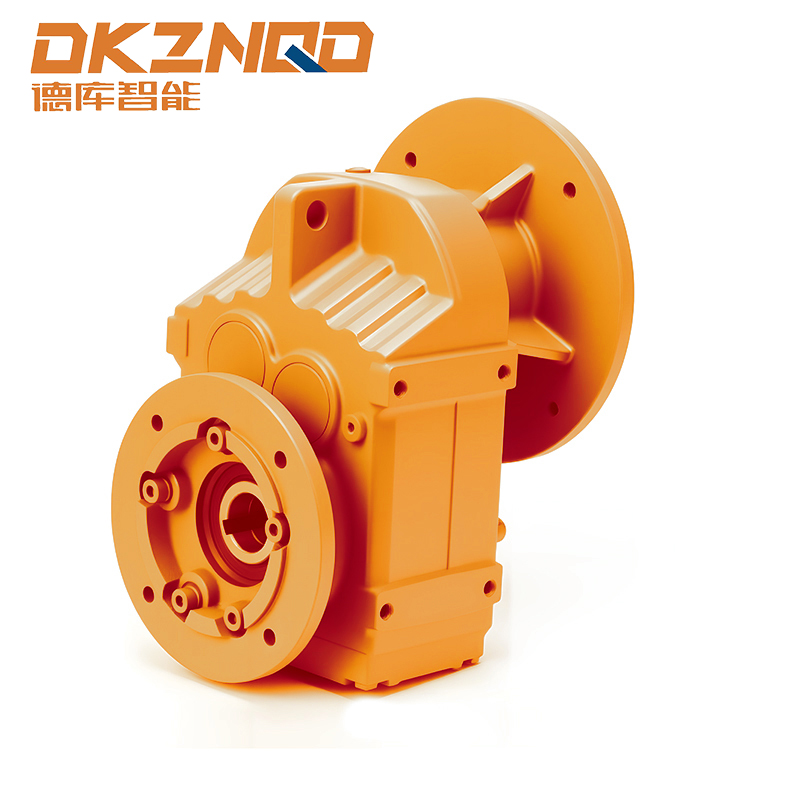

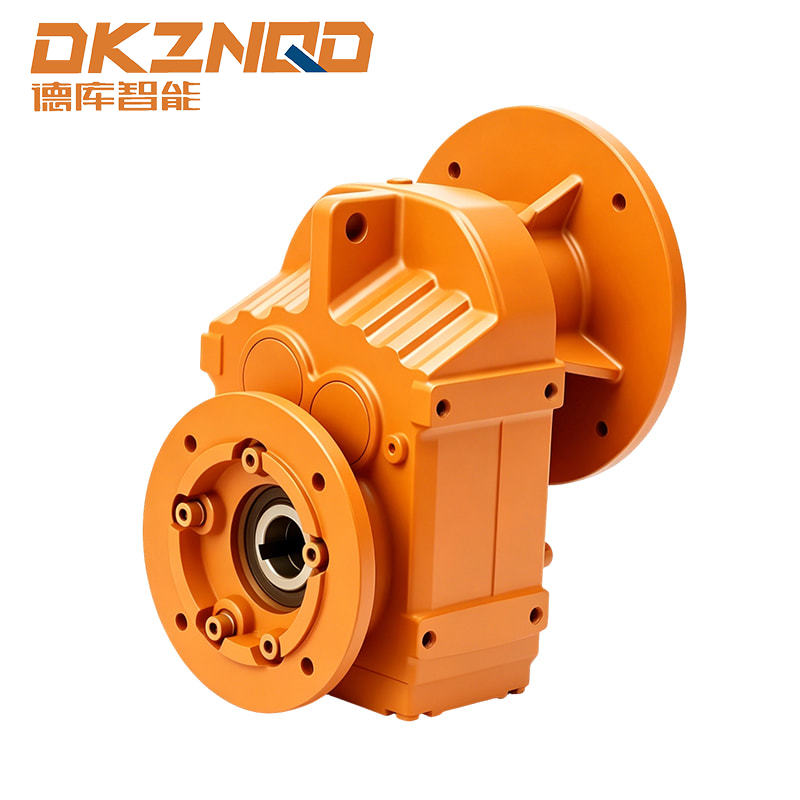

A gearmotor heliks poros paralel perakitan biasanya mengintegrasikan motor rangka NEMA atau IEC langsung ke tahap roda gigi heliks, sehingga antarmuka pemasangan, diameter poros, dan arah putaran semuanya perlu diperiksa berdasarkan lembar spesifikasi masukan peredam sebelum memesan, bukan diasumsikan dari nomor rangka saja.
Fasilitas yang melakukan standarisasi pada satu rangkaian peredam di beberapa lini produksi sering kali merasa lebih mudah untuk memperbaiki ukuran rangka motor terlebih dahulu, kemudian memilih opsi masukan peredam yang cocok, daripada bekerja dalam urutan terbalik.
Torsi keluaran dan faktor servis adalah dua angka yang paling mungkin diabaikan ketika rakitan gearmotor ditentukan semata-mata berdasarkan ukuran rangka motor. Motor yang dibingkai dengan benar dan dibaut ke peredam berukuran kecil masih akan berputar, namun tingkat roda gigi peredam dapat aus sebelum waktunya di bawah beban yang berkelanjutan, khususnya dalam aplikasi dengan start yang sering, pembebanan kejut, atau pengoperasian yang diperpanjang di dekat bagian atas pita torsi terukur. Meninjau faktor servis peredam terhadap siklus kerja sebenarnya dari peralatan yang digerakkan, dan bukan hanya berdasarkan horsepower papan nama, merupakan pendekatan ukuran yang lebih andal.
Orientasi pemasangan juga memengaruhi pemilihan roda gigi sehingga bagan rangka khusus motor tidak dapat ditangkap. Unit heliks poros paralel yang dimaksudkan untuk pemasangan horizontal mungkin memerlukan tingkat pengisian pelumasan yang berbeda, atau lokasi pernafasan yang dimodifikasi, jika rumah yang sama dipasang secara vertikal. Mengonfirmasi orientasi pemasangan yang diinginkan dengan lembar spesifikasi peredam sebelum menyelesaikan pemilihan rangka motor menghindari modifikasi lapangan yang mahal setelah pemasangan.
Jenis Penutup dan Pengaruhnya terhadap Pemilihan Bingkai
Nomor bingkai mengatur geometri pemasangan, namun tipe enclosure mengatur keseluruhan selubung fisik dan perilaku pendinginan, dan keduanya sering kali membingungkan saat spesifikasi. Motor anti-tetesan terbuka dan motor berpendingin kipas yang sepenuhnya tertutup yang dibuat dengan tujuan rangka yang sama akan tetap memiliki tinggi poros, pola baut, dan jarak kaki yang sama, namun berbeda dalam panjang keseluruhan, diameter selubung kipas eksternal, dan persyaratan izin aliran udara.
Buka Penutup Anti Tetesan
Desain kedap tetesan terbuka mengandalkan udara sekitar yang ditarik langsung melintasi belitan untuk pendinginan, yang membuat panjang keseluruhan motor lebih pendek namun membatasi penggunaan di lingkungan dalam ruangan yang relatif bersih dan kering di mana debu atau kelembapan di udara tidak akan terakumulasi di dalam rongga belitan.
Penutup Berpendingin Kipas yang Tertutup Sepenuhnya
Desain berpendingin kipas yang tertutup sepenuhnya mengisolasi belitan dari atmosfer sekitar dan mengandalkan kipas dan selubung eksternal yang dipasang di poros untuk menggerakkan udara melintasi sirip rumah berusuk. Hal ini menambah panjang dan terkadang lebar pada motor dibandingkan dengan unit terbuka anti tetesan pada rangka yang sama, yang penting jika jarak bebas di sekitar motor sudah sempit.
| Jenis Kandang | Metode Pendinginan | Lingkungan Khas | Panjang Relatif |
|---|---|---|---|
| Buka Anti Tetes | Aliran udara sekitar langsung | Bersih, kering di dalam ruangan | Lebih pendek |
| Didinginkan dengan Kipas Tertutup Sepenuhnya | Kipas eksternal di atas rumah bergaris | Berdebu, lembap, berdekatan dengan luar ruangan | Lebih lama |
| Benar-benar Tertutup Tanpa Ventilasi | Radiasi pasif dan konveksi | Siklus kerja rendah, udara terkontaminasi | Mirip dengan TEFC |
Karena pilihan enklosur mengubah keseluruhan dimensi selubung tanpa mengubah rangka pemasangan itu sendiri, daftar periksa pengadaan apa pun dibuat berdasarkan hal tersebut dimensi rangka motor standar harus memperlakukan jenis penutup sebagai bidang pendamping wajib, bukan catatan opsional, khususnya untuk proyek retrofit di mana motor pengganti harus masuk ke dalam pelindung peralatan atau penutup kopling yang ada.
Kesalahan Umum Ukuran Bingkai dan Cara Menghindarinya
| Kesalahan | Konsekuensi | Pencegahan |
|---|---|---|
| Hanya cocok dengan dua digit terdepan | Jarak kaki tidak sesuai, motor tidak akan melesat ke dudukan yang ada | Selalu konfirmasikan penunjukan bingkai penuh termasuk digit ketiga dan akhiran |
| Mengabaikan jenis enklosur saat bertukar | Ketidaksesuaian panjang keseluruhan, gangguan kotak saluran | Periksa silang kode enklosur di samping nomor bingkai |
| Dengan asumsi frame IEC dan NEMA saling bertukar | Pola baut dan diameter poros tidak sesuai | Gunakan tabel konversi pabrikan, bukan kedekatan nomor bingkai |
| Mengabaikan panjang poros pada unit muka-C | Keterikatan yang tidak memadai pada lubang kopling atau peredam | Verifikasi panjang poros yang dapat digunakan terhadap spesifikasi peralatan yang digerakkan |
Kebanyakan kegagalan instalasi terkait frame disebabkan oleh ketergantungan pada satu dimensi secara terpisah. Pemeriksaan menyeluruh terhadap keseluruhan dimensi rangka motor standar lembaran, poros penutup, pola baut, dan penutup bersama-sama, mencegah sebagian besar masalah pemasangan di lapangan sebelum motor tidak dikunci.
Pertanyaan yang Sering Diajukan
Q1: Bagaimana cara memperkirakan tinggi poros dengan cepat dari nomor bingkai NEMA?
Bagilah dua digit pertama nomor bingkai dengan empat. Hasilnya adalah tinggi garis tengah poros dalam inci di atas dasar pemasangan.
Q2: Apa arti akhiran T pada penunjukan bingkai NEMA?
Itu T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: Dapatkah motor rangka 56C dipasang tanpa komponen penggerak yang dipasang di muka?
Ya, banyak motor 56C dilengkapi lubang pemasangan kaki dan pola pemasangan muka, memungkinkan konfigurasi mana pun tergantung pada aplikasinya.
Q4: Apakah aman untuk mengganti motor IEC dengan motor rangka NEMA jika tenaga kudanya cocok?
Tenaga kuda saja tidak cukup. Diameter poros, pola baut, dan standar alur pasak berbeda antara kedua sistem, sehingga penggantian langsung biasanya memerlukan pelat adaptor atau penggantian kopling.
Q5: Mengapa dua motor dengan nomor rangka yang sama terkadang memiliki panjang poros yang berbeda?
Standar rangka menetapkan tinggi dan diameter poros, namun panjang perpanjangan poros yang dapat digunakan dapat bervariasi menurut pabrikan dalam toleransi yang diizinkan, sehingga harus selalu dikonfirmasi dengan gambar aplikasi.
