Mengapa Pemilihan Motor Perlengkapan Heliks Menentukan Efisiensi Penggerak Jangka Panjang
Jarang sekali jalur produksi gagal karena motornya saja. Seringkali, titik lemahnya terletak pada antarmuka antara poros motor dan girboks, di mana reaksi balik, ketidaksejajaran, atau rasio reduksi yang terlalu kecil secara diam-diam memakan throughput. Motor roda gigi heliks mengatasi hal ini dengan menggabungkan penggerak utama dan tahap reduksi ke dalam satu unit bertempat, yang menghilangkan satu titik kopling dan satu sumber kesalahan penyelarasan dibandingkan dengan pengaturan motor dan girboks terpisah.
Bentuk gigi heliks itu sendiri adalah alasan mengapa unit ini bekerja lebih tenang dan mengirimkan lebih banyak beban per satuan volume dibandingkan desain pacu lurus. Karena gigi menyatu pada sudut dan bukan pada garis lurus, kontak dilakukan secara bertahap dan didistribusikan pada jalur yang lebih panjang, yang menyebarkan beban dan mengurangi kebisingan benturan yang terkait dengan masuk dan keluarnya gigi. Artikel ini membahas alasan mekanis di balik peningkatan efisiensi tersebut, bagaimana reaksi balik dan posisi pemasangan memengaruhi kinerja di dunia nyata, dan cara mencocokkannya dengan motor roda gigi heliks seri r , sebuah motor roda gigi heliks seri f , atau a motor roda gigi heliks seri k untuk aplikasi spesifik daripada kategori umum.
Melakukan pemilihan ini dengan benar lebih penting pada jalur lari dibandingkan di atas kertas, karena motor roda gigi yang secara teknis mampu menangani beban tetapi tidak sesuai dengan geometri pemasangan atau siklus kerja masih akan memerlukan lebih banyak energi dan pemeliharaan selama masa pakai beberapa tahun dibandingkan unit yang ditentukan dengan benar yang dibeli dengan harga di muka yang sedikit lebih tinggi. Bagian di bawah ini disusun berdasarkan keputusan yang benar-benar mengubah hasil lapangan, dimulai dengan geometri gigi itu sendiri dan berlanjut hingga pemasangan, pelumasan, dan toleransi produksi.
Bagaimana Sudut Gigi Helical Gear Mengubah Transmisi Daya
Pada gigi pacu lurus, seluruh lebar gigi bersentuhan dengan gigi kawinnya secara bersamaan. Pengikatan instan tersebut menghasilkan dorongan mekanis yang tajam setiap kali sepasang gigi baru memasuki jaring, yang merupakan sumber utama rengekan yang terkait dengan desain girboks lama. Roda gigi heliks memotong gigi pada sudut terhadap sumbu rotasi, sehingga kontak dimulai pada salah satu tepi gigi dan menggelinding secara progresif melintasi lebar muka seiring dengan putaran roda gigi.
Keterlibatan progresif ini memiliki tiga efek terukur pada drivetrain motor roda gigi:
- Beban dibagi ke lebih dari satu pasangan gigi pada saat tertentu, sehingga menurunkan tekanan puncak pada satu gigi dan memperpanjang umur pemakaian pada pembebanan berulang.
- Kebisingan yang dihasilkan turun drastis, seringkali beberapa desibel dibandingkan dengan desain pacu setara yang menjalankan beban yang sama, karena tidak ada benturan gigi ke gigi secara tiba-tiba.
- Kelancaran pengoperasian meningkat pada kecepatan input yang lebih tinggi, yang penting untuk aplikasi di mana motor beroperasi mendekati RPM terukurnya untuk waktu yang lama.
Pengorbanannya adalah gaya dorong aksial. Karena gigi dipotong pada suatu sudut, penyambungan menghasilkan gaya sepanjang sumbu poros selain gaya radial dan tangensial yang ada pada roda gigi pacu. Rumah motor roda gigi heliks memperhitungkan hal ini dengan bantalan dorong yang disesuaikan dengan sudut heliks spesifik yang digunakan, yang merupakan salah satu alasan rumah kotak roda gigi tidak dapat dengan mudah ditukar antar seri tanpa memeriksa peringkat bantalan.
Mencocokkan Desain Seri dengan Profil Beban Aplikasi
Pabrikan mengatur lini produk motor roda gigi heliks menjadi seri karena geometri rumah tunggal tidak dapat secara efisien mencakup seluruh rangkaian mulai dari penggerak konveyor ringan hingga beban pencampuran atau penghancuran yang berat. Setiap seri biasanya menargetkan pita torsi, gaya pemasangan, dan serangkaian langkah rasio, jadi pemilihan yang tepat dimulai dari siklus kerja, bukan dari halaman katalog. Pertanyaan awal yang berguna bukanlah seri mana yang terlihat paling mumpuni di atas kertas, namun susunan poros mana yang sudah ditentukan oleh peralatan di sekitarnya, karena memasang kembali rangka untuk menerima orientasi poros yang berbeda biasanya jauh lebih mahal daripada membayar sedikit lebih mahal untuk housing yang dikonfigurasi dengan benar sejak awal.

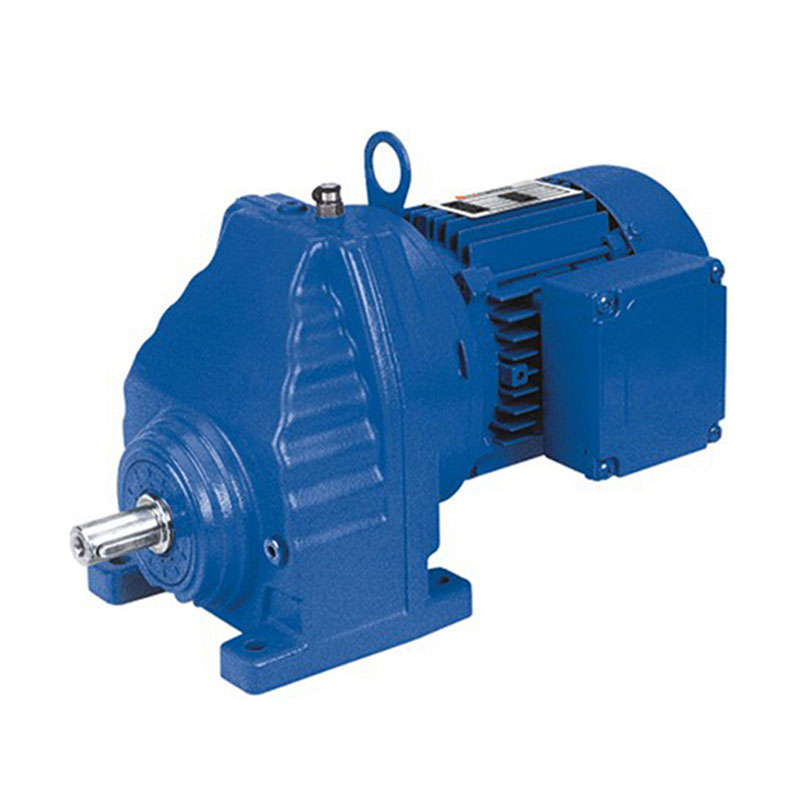

Motor Roda Gigi Heliks Seri R
Dibangun dengan housing koaksial kompak, seri ini cocok untuk aplikasi di mana poros keluaran harus sejajar dengan poros motor, seperti konveyor vertikal atau peralatan pengaduk yang ruang lantainya terbatas. Langkah-langkah rasio biasanya lebih halus pada kisaran ujung bawah, yang membantu ketika suatu proses memerlukan pencocokan kecepatan yang tepat daripada torsi mentah.

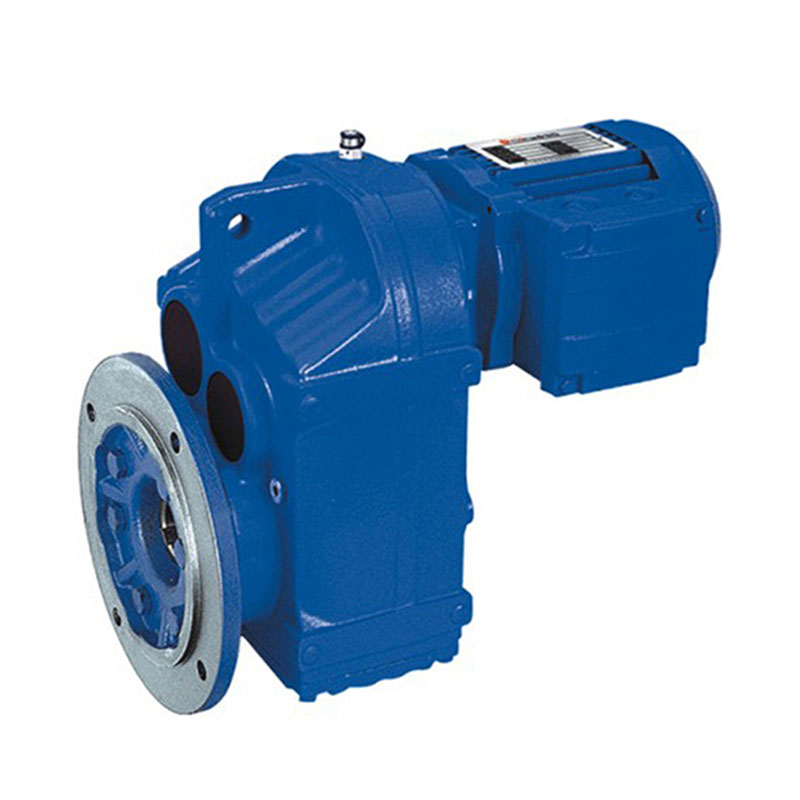

Motor Roda Gigi Heliks Seri F
Tata letak poros paralel yang digunakan dalam seri ini menjaga poros masukan dan keluaran berdampingan, bukan sejajar, sehingga menyederhanakan integrasi penggerak sabuk atau rantai pada peralatan seperti jalur pengemasan dan sistem penanganan material di mana poros keluaran harus ditempatkan pada ketinggian tetap di atas rangka.

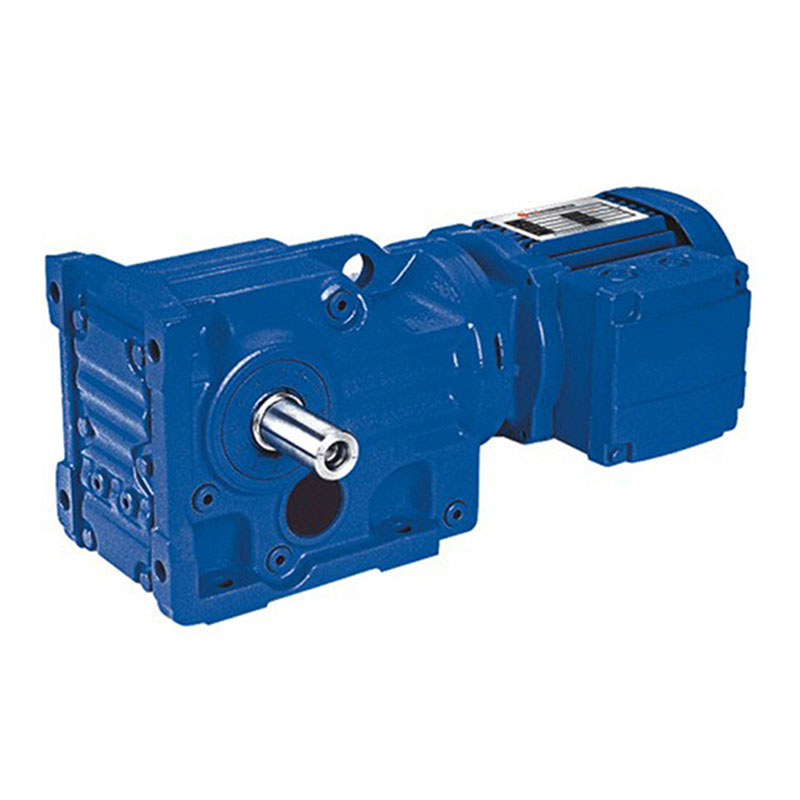

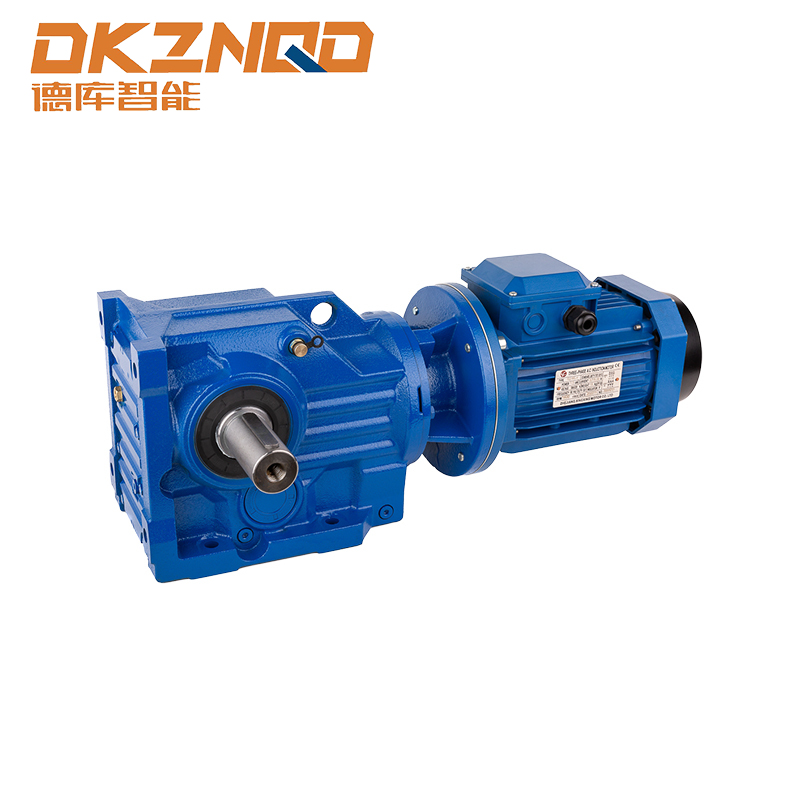

Motor Roda Gigi Heliks Seri K
Menggabungkan tahapan roda gigi heliks dan bevel, seri ini mengubah arah transmisi daya sekitar sembilan puluh derajat dalam satu wadah. Hal ini menjadikannya pilihan umum untuk agitator, crane, dan instalasi di mana penggerak perlu berbelok di tikungan tanpa menambahkan girboks sudut kanan terpisah.

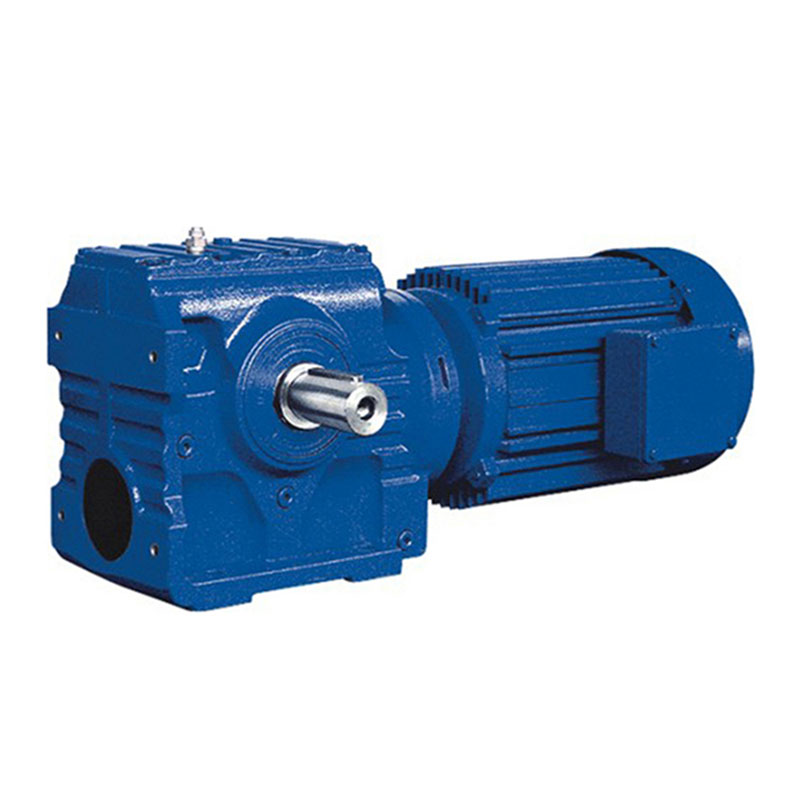

Motor Roda Gigi Heliks Seri S
Seri ini memasangkan tahap masukan heliks dengan tahap keluaran roda gigi cacing, yang menghasilkan rasio reduksi satu unit lebih tinggi dibandingkan desain heliks murni sekaligus menjaga tapak housing relatif kecil. Pengorbanannya adalah efisiensi puncak yang lebih rendah dibandingkan unit yang semuanya heliks, karena jaring cacing melibatkan lebih banyak kontak geser daripada kontak bergulir.
Membandingkan Karakteristik Struktural dan Kinerja di Seluruh Seri
Tabel di bawah ini merangkum perbedaan-perbedaan praktis yang seharusnya mendorong keputusan pemilihan. Angka efisiensi mewakili kinerja mesh heliks satu tahap yang khas dan akan bervariasi menurut rasio, beban, dan kondisi pelumasan.
| Karakteristik | Heliks Koaksial | Heliks Poros Paralel | Heliks-Bevel | Cacing Heliks |
|---|---|---|---|---|
| Susunan poros | Sejalan | Paralel offset | Sudut kanan | Sudut kanan |
| Efisiensi satu tahap yang khas | 96 hingga 98 persen | 96 hingga 98 persen | 94 hingga 96 persen | 82 hingga 90 persen |
| Jenis beban yang paling cocok | Ringan hingga sedang terus menerus | Sedang hingga berat terus menerus | Sedang dengan perubahan arah | Ringan hingga sedang, ruang terbatas |
| Jejak perumahan relatif | Kecil | Sedang | Sedang | Kecil |
| Kelas serangan balik yang khas | Standar dikurangi | Standar dikurangi | Standar | Standar |
Angka efisiensi bertambah di seluruh tahapan. Unit heliks dua tahap yang berjalan pada 97 persen per tahap menghasilkan sekitar 94 persen secara keseluruhan, sementara kombinasi heliks-worm pada 88 persen tahap tunggal ditambah pra-tahap heliks pada 97 persen menghasilkan hampir 85 persen secara keseluruhan. Selama tahun pengoperasian multi-shift, kesenjangan tersebut berdampak langsung pada biaya listrik, itulah sebabnya instalasi siklus tugas tinggi cenderung memilih desain heliks bahkan ketika opsi worm akan sesuai dengan tapak yang lebih kecil.
Posisi Pemasangan dan Pengaruhnya terhadap Kehidupan Bantalan
Katalog motor roda gigi mencantumkan beberapa posisi pemasangan standar, dan godaannya adalah memperlakukan ini sebagai pilihan geometris murni. Dalam praktiknya, orientasi pemasangan mengubah cara pelumas didistribusikan di dalam rumahan dan cara beban dibawa oleh bantalan, yang memengaruhi masa pakai bahkan ketika peringkat torsi dan kecepatan sama di atas kertas.
Orientasi poros vertikal memusatkan lebih banyak beban pada bantalan bawah dan memerlukan volume oli yang cukup agar gigi gigi atas tetap terlumasi saat unit bekerja, karena pelumasan percikan bergantung pada rotasi yang terus-menerus mendistribusikan ulang oli ke atas. Bila unit yang semula diperuntukkan untuk pemasangan di kaki dipasang secara vertikal tanpa memeriksa tingkat pengisian oli untuk orientasi tersebut, tingkat atas dapat menjadi kurang terlumasi meskipun wadahnya tampak penuh jika dilihat dari sudut pandang pemasangan di kaki. Meninjau bagan pengisian khusus pemasangan sebelum pemasangan, dibandingkan mengasumsikan satu level oli berlaku untuk setiap orientasi, adalah salah satu langkah yang sering diabaikan dalam commissioning.
Memahami Serangan Balik dan Kapan Itu Sebenarnya Penting
Serangan balik adalah permainan rotasi kecil antara gigi yang berpasangan, yang sengaja dibuat agar roda gigi tidak terikat karena perubahan suhu menyebabkan rumah dan roda gigi mengembang dengan kecepatan yang berbeda. Untuk sebagian besar aplikasi konveyor, pencampuran, dan penanganan material umum, kelas reaksi balik standar sudah sesuai dan tidak menyebabkan masalah proses yang terukur.
Serangan balik menjadi perhatian desain dalam tiga situasi spesifik:
| Jenis Aplikasi | Mengapa Serangan Balik Penting | Pendekatan yang Direkomendasikan |
|---|---|---|
| Pengindeksan atau pemosisian drive | Permainan diterjemahkan langsung ke dalam kesalahan posisi setiap kali arah berbalik | Tentukan pengurangan kelas reaksi balik dan verifikasi dengan indikator dial pada perakitan akhir |
| Tugas pembalikan yang sering | Pembebanan tumbukan yang berulang-ulang pada perubahan arah mempercepat keausan gigi | Pilih seri yang diberi peringkat untuk tugas pembalikan dan sedikit turunkan torsi |
| Jalur multi-motor yang disinkronkan | Serangan balik yang tidak merata antar unit menyebabkan penyimpangan antara sumbu yang disinkronkan | Sumber semua motor roda gigi di jalur dari spesifikasi kelas serangan balik yang sama |
Di luar kasus ini, mengejar kelas serangan balik yang dikurangi menambah biaya tanpa manfaat yang sesuai, karena rotasi normal yang terus menerus dalam satu arah tidak pernah melibatkan permainan dengan cara yang mempengaruhi peralatan yang digerakkan.
Kopling Motor ke Gearbox dan Dimana Efisiensi Hilang
Bahkan tingkat roda gigi yang dirancang dengan baik tidak dapat mengimbangi antarmuka motor-ke-gearbox yang buruk. Tiga faktor menentukan berapa banyak keluaran terukur motor yang benar-benar mencapai beban yang digerakkan:
- Penjajaran poros antara rotor motor dan pinion masukan. Rumah motor roda gigi terintegrasi menghilangkan variabel ini hampir seluruhnya karena motor dipasang dari pabrik ke rumahan, tidak seperti motor dan peredam yang digabungkan secara terpisah di mana toleransi penyelarasan medan menambah kerugian variabel.
- Bantalan pramuat pada poros input, yang perlu diatur dalam toleransi pabrikan. Terlalu sedikit beban awal memungkinkan poros bergerak di bawah beban, dan terlalu banyak beban awal akan meningkatkan kerugian gesekan dan memperpendek umur bantalan.
- Tingkat kekentalan pelumas relatif terhadap suhu operasi sekitar. Pelumas yang terlalu kental untuk kondisi start dingin akan meningkatkan kehilangan pengadukan selama penyalaan, sedangkan pelumas yang terlalu encer untuk suhu ruangan yang tinggi akan meningkatkan keausan pada sisi gigi seiring berjalannya waktu.
Meninjau data teknis untuk unit heliks-bevel tertentu terhadap kisaran suhu lingkungan sebenarnya di lokasi pemasangan, dibandingkan mengasumsikan satu tingkat pelumas yang mencakup semua iklim, akan mencegah sebagian besar kegagalan bantalan prematur yang dilaporkan dalam data layanan lapangan.
Daftar Periksa Spesifikasi Sebelum Melakukan Pemesanan
Mengonfirmasi poin-poin berikut sebelum menyelesaikan pesanan pembelian menghindari penyebab paling umum dari ketidaksesuaian antara peringkat katalog dan kinerja lapangan.
- Pastikan torsi keluaran yang diperlukan pada kecepatan pengoperasian sebenarnya, bukan hanya pada kecepatan pelat nama motor, karena torsi dan kecepatan bergerak berbanding terbalik melalui tahap reduksi.
- Verifikasi posisi pemasangan dan periksa apakah spesifikasi pengisian oli sesuai dengan orientasi tersebut.
- Periksa kisaran suhu lingkungan, termasuk paparan di dalam atau di luar ruangan, terhadap nilai pelumas standar.
- Tentukan apakah siklus kerja mencakup operasi pembalikan atau start-stop yang sering, yang memengaruhi kelas serangan balik dan peringkat termal.
- Pastikan jenis keluaran poros, apakah poros padat, poros berongga, atau cakram menyusut, cocok dengan peralatan penghubung.
- Tinjau faktor layanan terhadap beban puncak aktual, termasuk beban kejut apa pun saat pengaktifan.
Presisi Manufaktur dan Pengaruh Jangka Panjangnya terhadap Kebisingan dan Keausan
Dua motor roda gigi dengan spesifikasi serupa yang dipublikasikan dapat memberikan kinerja yang sangat berbeda di lapangan jika salah satu motor dipotong dan diberi perlakuan panas dengan tingkat toleransi yang lebih ketat dibandingkan yang lain. Akurasi gigi roda gigi biasanya dinilai pada skala standar yang mengukur kesalahan profil, kesalahan pitch, dan deviasi sudut heliks. Unit yang dipotong ke tingkat yang lebih halus bekerja lebih senyap dan menghasilkan lebih sedikit getaran pada beban yang sama, namun yang lebih penting, unit tersebut cenderung mempertahankan kinerja tersebut dalam interval servis yang lebih lama karena pola kontak awal lebih mendekati ideal, menyebarkan keausan lebih merata ke seluruh permukaan gigi sejak hari pertama pengoperasian daripada memusatkannya pada beberapa titik tinggi yang sedikit di luar toleransi.
Konsistensi perlakuan panas sama pentingnya dengan pemotongan awal. Kedalaman pengerasan case yang bervariasi pada seluruh blanko gigi menciptakan titik lunak yang lebih cepat aus saat terkena beban, yang pada akhirnya mengubah profil gigi sehingga meningkatkan reaksi balik melebihi spesifikasi aslinya. Inilah salah satu alasan mengapa reaksi yang diukur di lapangan pada gearbox yang menua sering kali melebihi nilai yang tertera pada pelat nama bahkan ketika unit tidak pernah kelebihan beban.
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan praktis antara motor roda gigi heliks dan motor roda gigi standar?
Istilah motor diarahkan mencakup kombinasi motor dan tahap reduksi, termasuk desain cacing, bevel, planet, dan heliks. Motor roda gigi heliks secara khusus menggunakan gigi berpotongan miring untuk tahap reduksi, yang umumnya memberikan efisiensi lebih tinggi dan kebisingan lebih rendah dibandingkan desain cacing pada titik harga yang sebanding, meskipun memerlukan toleransi housing yang lebih tepat untuk pembuatannya.
Q2: Dapatkah unit yang dipasang di kaki dipasang secara vertikal tanpa modifikasi?
Itu tergantung pada seri dan jadwal pengisian oli spesifik yang disediakan oleh pabrikan. Beberapa rumah menggunakan desain rongga internal yang umum di semua orientasi dan hanya memerlukan tingkat oli yang disesuaikan, sementara yang lain menggunakan posisi pernafasan dan sumbat pembuangan dengan orientasi tertentu yang harus diubah agar pemasangan vertikal dapat berfungsi dengan benar.
Q3: Seberapa besar pengaruh rasio reduksi terhadap efisiensi secara keseluruhan?
Rasio yang lebih tinggi umumnya memerlukan tahapan reduksi yang lebih banyak, dan setiap tahapan tambahan menimbulkan kerugian meshnya sendiri. Unit heliks satu tahap biasanya mencapai pertengahan hingga tinggi sembilan puluhan dalam persentase efisiensi, sedangkan unit tiga tahap yang diperlukan untuk rasio yang sangat tinggi dapat jatuh ke dalam delapan puluhan tinggi hanya karena tiga set kerugian mesh digabungkan.
Q4: Apakah faktor layanan yang lebih tinggi selalu merupakan pilihan yang lebih aman?
Faktor servis yang lebih tinggi memberikan lebih banyak margin terhadap pembebanan kejut dan penumpukan panas, namun ukuran motor roda gigi yang terlalu besar melebihi beban sebenarnya dapat mendorong motor menjadi bagian yang kurang efisien dalam kurva operasinya dan meningkatkan biaya pembelian dan jejak fisik tanpa manfaat yang sesuai untuk beban yang stabil dan berkarakteristik baik.
Q5: Seberapa sering oli roda gigi harus diperiksa pada motor roda gigi heliks yang tersegel?
Unit yang disegel biasanya diisi seumur hidup atau untuk interval servis yang lama, namun suhu lingkungan yang ekstrem, masuknya air melalui segel yang rusak, atau pengoperasian yang diperpanjang di atas siklus kerja terukur dapat menurunkan kualitas oli lebih cepat daripada asumsi interval standar. Inspeksi visual pada segel dan pemeriksaan sampel oli secara berkala tetap merupakan praktik yang baik bahkan pada unit yang dipasarkan sebagai bebas perawatan.
