1. Pendahuluan: Pergeseran Senyap pada Transmisi Daya Sudut Kanan
Selama beberapa dekade, peredam roda gigi cacing telah menjadi pilihan default untuk transmisi daya sudut kanan karena ukurannya yang ringkas dan rasio reduksi yang tinggi. Namun, tuntutan industri akan efisiensi energi, keandalan, dan total biaya kepemilikan yang lebih rendah telah mengungkap kelemahan mendasar dalam teknologi penggerak cacing. Masukkan Peredam Gigi Hipoid BKM — motor roda gigi hipoid generasi baru yang menggabungkan keunggulan roda gigi heliks dan hipoid. Direkayasa dengan presisi, seri BKM menawarkan efisiensi hingga 30% lebih tinggi, suhu pengoperasian yang jauh lebih rendah, dan masa pakai yang lebih lama dibandingkan dengan penggerak cacing konvensional. Artikel ini memberikan perbandingan teknis berdasarkan data yang menjelaskan alasannya Motor roda gigi hipoid BKM solusi dengan cepat menggantikan peredam cacing di konveyor, penanganan material, dan otomasi industri.
2. Perbedaan Mendasar: Peredam Gigi Hipoid vs. Worm
Untuk memahami kesenjangan kinerja, kita harus memeriksa geometri dan mekanika kontak. Penggerak cacing terdiri dari cacing berulir yang mengikat roda perunggu, menghasilkan gesekan geser pada area kontak yang besar. Sebaliknya, a gearbox hipoid efisiensi tinggi menggunakan gigi offset, seperti spiral-bevel dengan gerakan memutar dan menggeser yang dioptimalkan untuk efisiensi. Tabel di bawah ini merangkum perbedaan-perbedaan penting tersebut.
| Parameter | Penggerak Cacing Tradisional | Unit Roda Gigi Heliks-Hypoid BKM |
|---|---|---|
| Pola kontak | Didominasi geser (gesekan tinggi) | Perosotan terkontrol bergulir (gesekan rendah) |
| Efisiensi satu tahap (i=10:1) | 55 – 75% | 90 – 94% |
| Persyaratan pelumasan | Viskositas tinggi, sering berubah | Viskositas rendah, interval diperpanjang |
| Pembangkitan panas | Tinggi (membutuhkan pendinginan) | Rendah (konveksi alami cukup) |
| Kemampuan mengemudi mundur | Mengunci sendiri (tidak ada backdrive) | Kemampuan berkendara mundur sebagian (lebih aman untuk muatan tertentu) |
| Kehidupan pelayanan (L10h) | 8.000 – 12.000 jam tipikal | 25.000 – 40.000 jam tipikal |

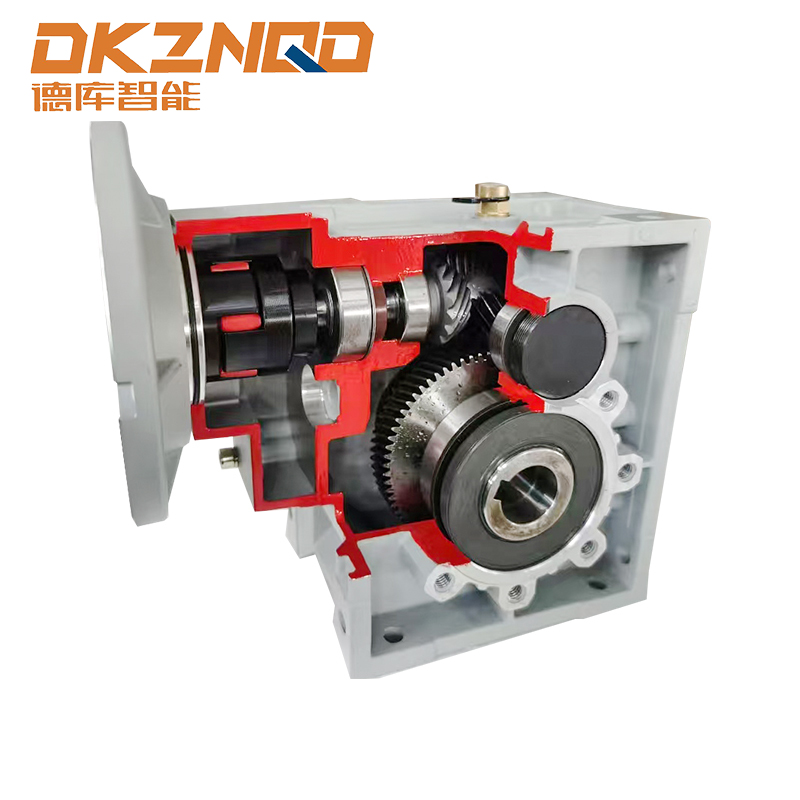

Itu Peredam hipoid seri BKM menggunakan roda gigi hipoid yang diarde dan dikarburasi yang mempertahankan kontak gigi optimal di bawah beban. Desain ini menghilangkan gesekan geser berat yang mengganggu rangkaian cacing, sehingga secara langsung mengurangi kehilangan energi dan tekanan termal.
3. Keunggulan Efisiensi: Terobosan Hemat Energi
Efisiensi adalah alasan paling kuat untuk transisi ini. Data lapangan dari aplikasi operasi berkelanjutan (misalnya, sistem konveyor 24/7) menunjukkan bahwa peredam roda gigi cacing biasanya beroperasi pada efisiensi 50–70% pada beban nominal, dan semakin menurun pada kondisi start-stop atau beban parsial. Sebaliknya, a gearmotor hipoid sudut kanan seperti seri BKM mencapai efisiensi 92–96% pada rentang torsi yang luas. SVG berikut mengilustrasikan kurva efisiensi komparatif pada tiga rasio reduksi (10:1, 20:1, 30:1).
Contoh dunia nyata: pusat logistik mengoperasikan 15 unit penggerak konveyor (masing-masing 2,2 kW) 16 jam/hari, 5 hari/minggu. Mengganti drive worm (efisiensi rata-rata 68%) dengan Motor roda gigi hipoid BKM (efisiensi 93%) mengurangi konsumsi energi tahunan dari 96.500 kWh menjadi 70.600 kWh — menghemat lebih dari 25.900 kWh dan biaya listrik sebesar USD 2.800 per tahun (dengan harga $0,11/kWh). Peningkatan efisiensi ini juga mengurangi jejak karbon dioksida sekitar 11 ton setiap tahunnya.
4. Kinerja Termal dan Keandalan Operasional
Panas adalah musuh umur panjang gearbox. Penggerak cacing mengubah energi yang hilang menjadi panas, yang sering kali mencapai suhu permukaan 80–95°C dalam pengoperasian terus-menerus. Hal ini mempercepat oksidasi oli, menurunkan seal, dan mengurangi umur gigi. Sebaliknya, Peredam roda gigi hipoid BKM beroperasi pada suhu 30–40°C lebih dingin karena efisiensi yang lebih tinggi dan saluran pelumasan yang dioptimalkan. Tekanan termal yang lebih rendah menghasilkan tiga manfaat yang dapat diukur:
- Interval penggantian oli yang diperpanjang: Worm drive sering kali memerlukan penggantian oli setiap 2.500-4.000 jam; Unit hipoid BKM mencapai 8.000-10.000 jam dengan pelumas sintetis.
- Integritas segel: Pada suhu wadah 60°C vs. 90°C, penuaan elastomer segel melambat 3 kali lipat, sehingga menghilangkan risiko kebocoran.
- Kapasitas kelebihan beban intermiten yang lebih tinggi: Roda gigi hipoid dapat mempertahankan torsi puncak 150% tanpa penghentian termal, sedangkan roda gigi cacing berisiko menyebabkan gigi lecet.
Dalam kasus mesin pengemasan (siklus tugas: beban 80%, suhu sekitar 35°C), worm gearbox memicu alarm suhu setelah 11 bulan; BKM gearmotor hipoid sudut kanan dioperasikan selama lebih dari 36 bulan tanpa pemeliharaan terkait termal.
5. Desain Sudut Kanan Ringkas dengan Fleksibilitas Lebih Besar
Worm drive tradisional unggul dalam kekompakan sudut kanan, namun arsitektur heliks-hipoid BKM cocok atau bahkan mengurangi panjang aksial sekaligus menyediakan opsi pemasangan poros berongga atau kaki. Offset hipoid memungkinkan jarak tengah yang lebih rendah untuk rasio yang sama, sehingga memudahkan integrasi ke dalam rangka mesin yang rapat. Keuntungan desain utama:
- Seri BKM menawarkan diameter input dari 56 hingga 112 mm, rentang torsi hingga 1500 Nm, dan rasio dari 5:1 hingga 200:1 (heliks-hipoid dua tahap).
- Pemasangan universal: dipasang di kaki, flensa, atau poros tanpa penurunan kinerja.
- Emisi kebisingan yang lebih rendah: Jaring hipoid secara inheren lebih senyap dibandingkan worm sliding – biasanya 65 dBA vs 78 dBA pada 1450 rpm.
Itu combination of Unit roda gigi heliks-hipoid BKM geometri dengan ground gearing yang presisi menghasilkan kepadatan daya yang melampaui peredam cacing sebesar 35% — torsi lebih besar dalam lingkup yang lebih kecil.
6. Analisis Biaya Siklus Hidup (LCA): Perspektif Lima Tahun
Meskipun harga pembelian awal motor roda gigi hipoid bisa 15–20% lebih tinggi dibandingkan penggerak cacing yang setara, total biaya kepemilikan (TCO) menunjukkan cerita yang berbeda. Tabel di bawah ini membandingkan penerapan tipikal 2,2 kW, rasio 15:1 selama lima tahun (operasi berkelanjutan, 8.760 jam/tahun).
| Komponen Biaya | Penggerak Cacing (Konvensional) | BKM Hypoid Gearmotor |
|---|---|---|
| Pembelian awal | $520 | $610 |
| Biaya energi (5 tahun, $0,11/kWh) | $1.860 | $1.240 |
| Ganti oli (pelumas tenaga kerja) | $360 (6 perubahan) | $90 (2 perubahan) |
| Penggantian suku cadang/waktu henti | $450 (kerusakan bantalan segel diperkirakan) | $50 (hanya pencegahan) |
| Total TCO 5 tahun | $3.190 | $1.990 |
TCO yang lebih rendah sebesar 38% ini membenarkan peningkatan tersebut, dengan ROI yang biasanya dicapai dalam waktu 18–24 bulan. Untuk armada sebanyak 20 unit, penghematan tahunan melebihi $10.000.
7. Performa Aplikasi Dunia Nyata
Dua kasus industri yang terdokumentasi (tanpa referensi merek) menyoroti transisi ini:
Kasus A – Konveyor perakitan otomotif
Drive cacing asli (30 unit) sering mengalami kemacetan karena ekspansi termal dan memerlukan pengisian oli bulanan. Setelah retrofit dengan motor roda gigi hipoid BKM, waktu kerja meningkat sebesar 11%, dan perintah kerja pemeliharaan turun sebesar 78% selama dua tahun. Pembangkit tersebut melaporkan penghematan energi rata-rata sebesar 28% yang diukur pada input motor.
Kasus B – Jalur pengisian botol makanan & minuman
Lingkungan dengan kelembaban tinggi menyebabkan korosi penggerak cacing dan emulsifikasi pelumas. Versi flensa keluaran baja tahan karat BKM gearbox hipoid efisiensi tinggi memberikan perlindungan IP65, mengurangi waktu henti pembersihan sebesar 60%, dan menghilangkan penggantian tidak terjadwal selama tiga tahun berturut-turut.
Ituse examples confirm that the Peredam hipoid seri BKM memecahkan masalah operasional nyata di luar angka efisiensi sederhana.
8. Spesifikasi Teknis & Kriteria Seleksi
Saat mengevaluasi a gearmotor hipoid sudut kanan untuk peningkatan, pertimbangkan parameter berikut yang biasanya tersedia di lini produk BKM:
- Torsi nominal: 50–1500 Nm (tergantung ukuran rangka)
- Rasio reduksi (hipoid satu tahap): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
- Kombinasi dua tahap (heliks hipoid): hingga 200:1
- Beban radial yang diizinkan pada poros keluaran: hingga 8.000 N
- Efisiensi pada beban penuh: 90–96% (sedikit menurun pada rasio yang lebih tinggi)
- Kisaran suhu pengoperasian: -25°C hingga 50°C tanpa pendinginan tambahan
Memilih ukuran yang tepat melibatkan pencocokan faktor layanan (biasanya 1,2–1,5 untuk tugas konveyor) dan memverifikasi peringkat termal. Karena unit hipoid BKM menghasilkan lebih sedikit panas, unit ini sering kali mengizinkan satu ukuran bingkai lebih kecil dibandingkan penggerak cacing untuk aplikasi yang sama, sehingga mengurangi inersia dan biaya.
9. Pertanyaan yang Sering Diajukan
Q1: Dapatkah motor roda gigi hipoid BKM langsung menggantikan penggerak cacing yang ada tanpa modifikasi mekanis?
Dalam kebanyakan kasus, ya. Unit BKM dirancang dengan input flensa IEC standar dan dimensi poros output yang dapat dipertukarkan (padat atau berongga). Namun, verifikasi pola lubang pemasangan dan tinggi poros; pelat adaptor mungkin diperlukan untuk beberapa frame lama. Panjang keseluruhannya seringkali serupa atau lebih pendek.
Q2: Apakah keunggulan efisiensi dipertahankan pada kecepatan rendah atau beban parsial?
Ya. Penggerak cacing mengalami penurunan efisiensi yang tajam pada kecepatan rendah (input di bawah 300 rpm) karena kondisi pelumasan batas. Roda gigi hipoid BKM mempertahankan efisiensi lebih dari 85% bahkan pada output 50 rpm, menjadikannya unggul untuk aplikasi penggerak frekuensi variabel (VFD).
Q3: Apakah reduksi hipoid BKM mengunci sendiri seperti penggerak cacing?
Tidak, roda gigi hipoid pada dasarnya tidak dapat mengunci sendiri. Untuk aplikasi yang memerlukan fungsionalitas backstop, perangkat rem atau backstop eksternal harus ditambahkan. Namun, gesekan yang rendah memungkinkan pengemudian mundur, yang bermanfaat untuk penyesuaian manual atau pelepasan keselamatan.
Q4: Pelumas apa yang direkomendasikan untuk unit roda gigi hipoid BKM?
Oli ISO VG 150–220 berbahan dasar PAO atau poliglikol sintetis merupakan standar, memberikan interval pengurasan yang lebih lama dan viskositas yang stabil terhadap suhu. Tidak seperti penggerak cacing, aditif molibdenum tidak diperlukan, sehingga mengurangi degradasi kimia jangka panjang.
Q5: Periode pengembalian apa yang bisa diharapkan ketika melakukan upgrade dari worm ke hypoid?
Berdasarkan penghematan energi saja (dengan asumsi 3000 jam operasional/tahun, $0,12/kWh), pengembaliannya berkisar antara 12 hingga 30 bulan. Jika menyertakan pengurangan pemeliharaan, pengembalian sering kali kurang dari 18 bulan. Banyak pengguna industri melihat ROI penuh dalam dua tahun pertama.
10. Kesimpulan : Putusan Hipoid vs Cacing
Itu engineering advantages of the Peredam Gigi Hipoid BKM tidak lagi khusus — mereka mengubah spesifikasi penggerak sudut kanan di seluruh industri. Dengan efisiensi yang unggul (92–96% vs 55–75%), suhu pengoperasian yang jauh lebih rendah, masa pakai yang lebih lama, dan total biaya kepemilikan 30–40% lebih rendah selama lima tahun, keputusannya sudah jelas. Meskipun penggerak cacing tetap relevan untuk menahan beban statis atau aplikasi berkecepatan sangat rendah (di bawah 10 rpm), sistem dinamis, tugas kontinu, atau sensitif energi apa pun akan mendapatkan manfaat dari motor roda gigi hipoid BKM. Ketika manajer pabrik berusaha untuk memenuhi target pengurangan karbon dan memotong biaya operasional, terjadi pergeseran dari worm ke gearbox hipoid efisiensi tinggi teknologi bukan sekadar peningkatan — ini merupakan keharusan strategis.
Untuk detail ukuran dan dukungan aplikasi, lihat dokumentasi teknis dari Peredam hipoid seri BKM atau hubungi spesialis kontrol gerak. Masa depan transmisi daya sudut kanan adalah hipoid, dan keluarga BKM memimpin.
