Posisi pemasangan apa (M1-M6) yang tersedia untuk unit roda gigi seri S?

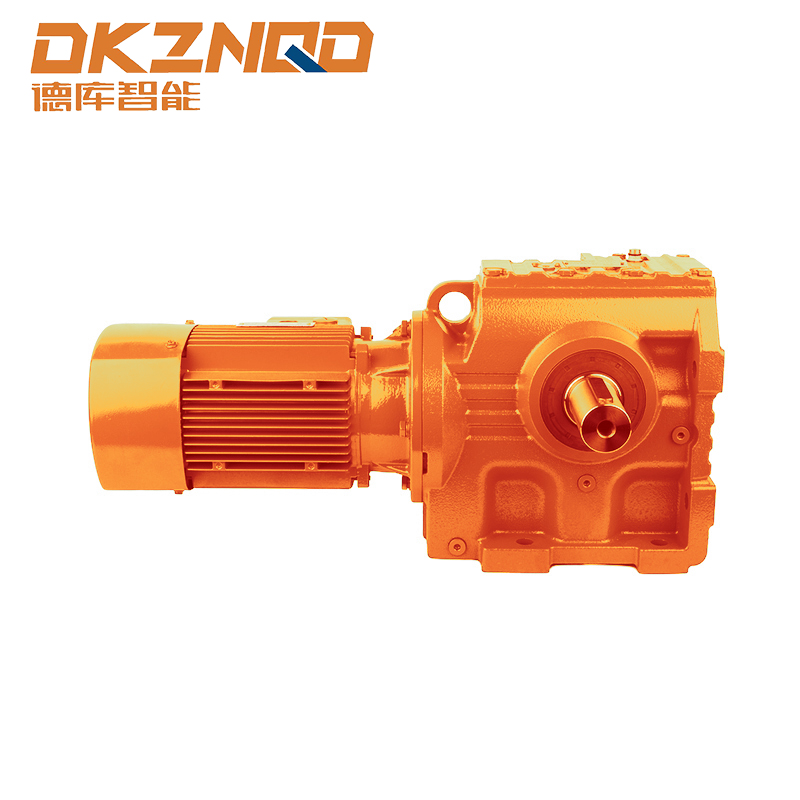

Pengantar Motor Roda Gigi Cacing Heliks Seri S

Itu Gearmotor cacing heliks seri S banyak digunakan pada mesin industri karena desainnya yang ringkas, transmisi torsi tinggi, dan keandalan dalam berbagai kondisi pengoperasian. Memahami posisi pemasangan (M1-M6) Unit roda gigi ini sangat penting bagi para insinyur dan perancang sistem yang ingin mencapai kinerja optimal dan memastikan kompatibilitas mekanis.

Artikel ini mempelajari posisi pemasangan spesifik yang tersedia untuk unit roda gigi seri S, mengeksplorasi konfigurasi, keunggulan, dan aplikasi praktisnya di berbagai industri.

Ikhtisar Posisi Pemasangan (M1-M6)

Unit roda gigi seri S dirancang untuk mendukung berbagai orientasi pemasangan, dikategorikan sebagai M1 hingga M6. Setiap posisi pemasangan sesuai dengan susunan unik poros masukan dan keluaran relatif terhadap rumah motor. Memilih dampak posisi pemasangan yang benar:

• Efisiensi operasional dan pengiriman torsi
• Kemudahan pemasangan di ruang terbatas
• Aksesibilitas pemeliharaan dan kepatuhan keselamatan

Di bawah ini penjelasan detail masing-masing posisi pemasangan dan penerapannya:

Posisi M1: Pemasangan Kaki Horisontal

Itu M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Konveyor dan sistem penanganan material
• Mesin pengemasan yang lebih disukai pemasangan di lantai
• Aplikasi yang memerlukan penyelarasan stabil di bawah beban torsi tinggi

Keuntungan pemasangan M1 antara lain akses mudah untuk pelumasan dan inspeksi , dan kompatibilitas dengan dimensi dasar standar yang biasa digunakan dalam pengaturan peralatan industri.

Posisi M2: Pemasangan Flensa Horizontal

Konfigurasi M2 melibatkan pemasangan horizontal dengan flensa di ujung poros keluaran untuk kopling langsung. Orientasi ini cocok untuk:

• Integrasi langsung ke mesin berputar tanpa braket tambahan
• Pompa, kompresor, dan penggerak kipas di mana penyelarasan poros sangat penting
• Aplikasi yang memerlukan instalasi kompak dalam ruang horizontal terbatas

Itu M2 flange mount mengurangi transmisi getaran dan menyederhanakan pemasangan jika dibandingkan dengan alternatif yang dipasang di kaki.

Posisi M3: Poros Vertikal Bawah

Dalam konfigurasi M3, poros keluaran mengarah ke bawah. Hal ini sangat berguna ketika menghubungkan ke mesin yang berorientasi vertikal, seperti:

• Mixer dan agitator di pabrik pengolahan bahan kimia atau makanan
• Konveyor dan elevator vertikal
• Aplikasi yang memerlukan penggerak langsung ke bawah dengan ekstensi poros minimal

Orientasi pemasangan ini memerlukan pertimbangan yang cermat terhadap pelumasan dan penyegelan karena distribusi minyak yang digerakkan oleh gravitasi sepanjang roda gigi.

Posisi M4: Poros Vertikal Atas

M4 adalah kebalikan dari M3, dimana poros keluaran mengarah ke atas. Ini biasanya diterapkan di:

• Lift ember dan konveyor vertikal dengan gerakan ke atas
• Mixer industri di mana transmisi torsi perlu memindahkan material ke atas
• Situasi dimana unit roda gigi dipasang di bawah mekanisme terhubung untuk penyelarasan vertikal kompak

Itu M4 position necessitates rute pelumasan yang dioptimalkan untuk memastikan distribusi oli yang merata pada roda gigi cacing dan heliks.

Posisi M5: Poros Horizontal Dipasang di Samping

M5 mewakili orientasi horizontal di mana unit roda gigi dipasang pada sisinya. Posisi ini dipilih untuk:

• Mesin dengan keterbatasan ruang memerlukan pemasangan gigi lateral
• Integrasi ke dalam sistem konveyor dengan titik penggerak offset
• Aplikasi yang memerlukan penyelarasan yang lebih baik antara motor dan poros yang digerakkan dengan tapak minimal

Pemasangan samping bisa meningkatkan stabilitas mekanik dalam sistem kompak tetapi mungkin memerlukan braket atau penyangga khusus.

Posisi M6: Flange Vertikal

Konfigurasi M6 menggabungkan orientasi poros vertikal dengan pemasangan flensa. Manfaat utama meliputi:

• Memfasilitasi koneksi langsung ke motor atau pompa vertikal
• Ideal untuk instalasi dengan batasan ketinggian atau di mana ruang lantai terbatas
• Peningkatan distribusi torsi dalam aplikasi vertikal beban tinggi

Penentuan posisi M6 sering kali memerlukan penyelarasan yang tepat dan dapat mengambil manfaat darinya dudukan peredam getaran untuk memastikan stabilitas operasional jangka panjang.

Pertimbangan Praktis untuk Pemilihan Pemasangan

Memilih posisi pemasangan yang tepat lebih dari sekadar keputusan mekanis—hal ini melibatkan pertimbangan lingkungan operasional, aksesibilitas, dan persyaratan pemeliharaan. Insinyur harus mempertimbangkan:

• Arah beban dan persyaratan torsi
• Distribusi pelumasan dan retensi oli roda gigi
• Keterbatasan ruang dan integrasi dengan mesin yang ada
• Kemudahan inspeksi, kemudahan servis, dan kepatuhan keselamatan

Mengikuti pertimbangan ini memastikan kinerja optimal dan umur panjang dari unit roda gigi.

Tabel Perbandingan Posisi Pemasangan Seri S

Kesimpulan

Memahami posisi pemasangan M1-M6 untuk Gearmotor cacing heliks seri S memungkinkan para insinyur untuk membuat keputusan yang tepat mengenai pemasangan, transmisi torsi, dan umur panjang sistem. Setiap posisi menawarkan keuntungan unik yang disesuaikan dengan kebutuhan operasional spesifik, memastikan bahwa unit roda gigi bekerja dengan andal dalam beragam skenario industri.

Pemilihan yang tepat, dipadukan dengan pertimbangan pelumasan, penyelarasan, dan aksesibilitas, dapat meningkatkan kinerja dan efisiensi pemeliharaan sistem roda gigi industri secara signifikan.

Pertanyaan Umum

Q1: Apa perbedaan antara posisi pemasangan M1 dan M2?

M1 dipasang dengan kaki horizontal, sedangkan M2 menggunakan flensa untuk pemasangan horizontal, cocok untuk sambungan langsung dengan mesin dan kontrol getaran yang ditingkatkan.

Q2: Dapatkah unit roda gigi seri S beroperasi pada posisi vertikal?

Ya, M3, M4, dan M6 memungkinkan pemasangan vertikal, dengan memperhatikan pelumasan dan penyelarasan secara cermat untuk memastikan pengoperasian yang andal.

Q3: Posisi pemasangan mana yang terbaik untuk pengaturan dengan ruang terbatas?

M5 (dipasang di samping horizontal) dan M6 (flensa vertikal) ideal untuk instalasi kompak dengan luas lantai terbatas.

Q4: Apakah posisi pemasangan mempengaruhi persyaratan pemeliharaan?

Ya, posisi seperti M3 dan M4 memerlukan perutean pelumasan yang cermat, sedangkan M1 dan M2 memungkinkan akses yang lebih mudah untuk inspeksi dan servis.
