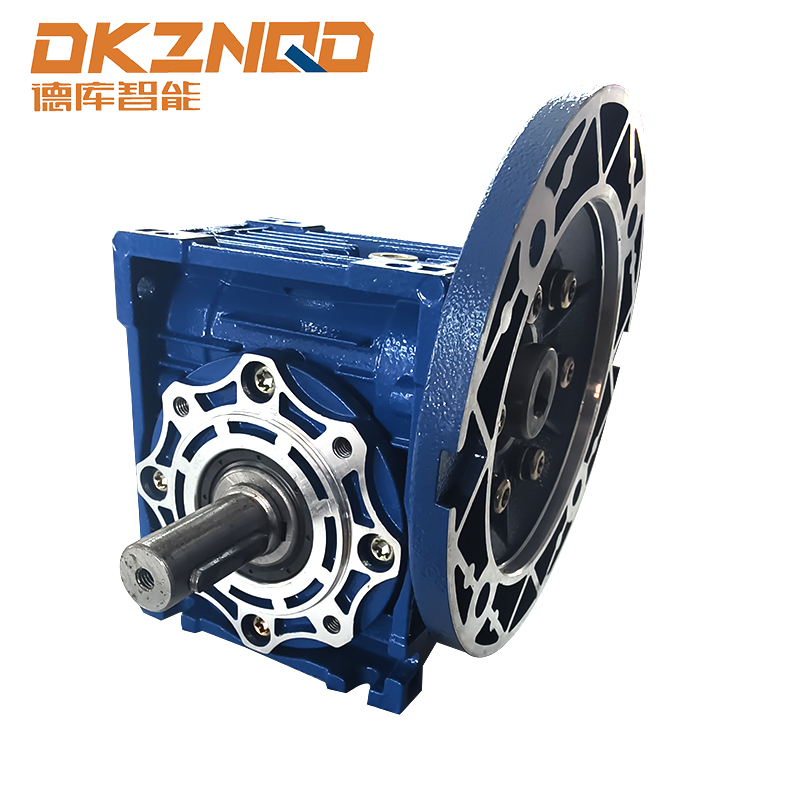

Apa itu RV Worm Gear Reducer dan Bagaimana Fungsinya?

Dalam bidang permesinan dan otomasi industri, transmisi tenaga dan gerak yang efisien adalah hal yang terpenting. Di antara berbagai komponen yang dirancang untuk tujuan ini, pengurang kecepatan memainkan peran penting dalam menyesuaikan kecepatan keluaran dan torsi dari motor ke tingkat yang diperlukan untuk suatu aplikasi. Salah satu tipe yang sangat menonjol dalam kategori ini adalah peredam roda gigi cacing rv. Perangkat ini terkenal dengan kombinasi unik antara penggerak sikloidal dan penggerak roda gigi cacing, sehingga menghasilkan mekanisme yang menawarkan keluaran torsi tinggi, kapasitas beban kejut yang luar biasa, dan dimensi yang ringkas. Memahami prinsip-prinsip desain, mekanika operasional, dan penerapan yang sesuai dari suatu peredam gigi cacing rv sangat penting bagi para insinyur dan desainer yang mencari kinerja optimal dan keandalan dalam lingkungan yang menuntut.

Istilah “RV” sering kali merupakan singkatan dari “vektor rotasi”, yang mengisyaratkan kemampuan peredam untuk mengelola gaya rotasi secara efisien. Desainnya secara cerdik mengintegrasikan dua tahap pengurangan kecepatan yang berbeda. Tahap primer biasanya melibatkan set roda gigi cacing, sedangkan tahap sekunder menggunakan mekanisme kincir sikloidal. Pendekatan hibrid ini memungkinkan peredam roda gigi cacing rv mengatasi beberapa keterbatasan yang melekat pada roda gigi cacing standar, seperti efisiensi yang lebih rendah dan ketahanan guncangan yang terbatas, namun tetap mempertahankan keunggulannya, seperti rasio reduksi yang tinggi dan kekompakan. Hasilnya adalah komponen yang kuat dan berkemampuan tinggi yang berfungsi sebagai landasan dalam banyak sistem kontrol gerak presisi.

Desain dan Komponen Dasar

Arsitektur peredam roda gigi cacing rv rumit namun elegan, dirancang untuk daya tahan dan kinerja. Konstruksinya dapat dipecah menjadi beberapa komponen utama yang bekerja sama untuk mencapai fungsinya. Elemen besar pertama adalah tahap input worm gear. Ini terdiri dari sekrup cacing, yang merupakan komponen penggerak yang terhubung ke poros input dan motor, dan roda cacing. Saat sekrup cacing berputar, benangnya menyatu dengan gigi pada roda cacing, menyebabkan roda berputar. Tahap ini memberikan pengurangan kecepatan awal yang substansial dan peningkatan torsi.

Tahap kedua dan menentukan adalah mekanisme reduksi sikloidal. Bagian ini terdiri dari seperangkat komponen termasuk cam eksentrik, cakram sikloidal, pin cincin, dan mekanisme keluaran. Gerakan dari roda cacing ditransfer ke cam eksentrik. Kamera ini kemudian menggerakkan dua cakram sikloidal, yang berbentuk lobus seperti kacang merah dengan lubang di sekelilingnya. Cakram ini menyatu dengan cincin pin stasioner yang ditempatkan di dalam casing peredam. Pergerakan bubungan eksentrik menyebabkan cakram sikloidal mengalami rotasi osilasi yang kompleks. Namun, karena cakram dibatasi oleh pin stasioner, gerakannya diubah menjadi putaran poros keluaran yang lambat dan terkendali. Proses dua tahap inilah yang memberikan karakteristik luar biasa pada peredam roda gigi cacing rv.

Fitur desain yang penting adalah integrasi bantalan rol tirus yang sudah dimuat sebelumnya pengaturan. Sistem bantalan ini bertanggung jawab untuk menopang beban dan momen tinggi yang dialami peredam selama pengoperasian. Hal ini memastikan kekakuan struktural, meminimalkan defleksi di bawah beban, dan berkontribusi terhadap akurasi posisi dan umur panjang unit yang luar biasa. Selain itu, seluruh rakitan ditempatkan dalam casing yang kaku dan berkekuatan tinggi, sering kali dibuat dari besi atau aluminium, yang memberikan perlindungan dari kontaminan dan menjaga keselarasan semua komponen internal secara tepat. Konstruksi yang kokoh adalah alasan utama penggunaannya secara luas dalam aplikasi tugas berat.

Prinsip Operasional dan Karakteristik Utama

Pengoperasian peredam roda gigi cacing rv adalah simfoni presisi mekanis. Daya dialirkan ke poros input dengan memutar sekrup cacing. Pengikatan antara sekrup cacing dan roda cacing menghasilkan reduksi pertama. Roda cacing yang sekarang berputar lebih lambat menggerakkan bubungan eksentrik pada tahap sikloidal. Rotasi cam ini memberikan gerakan eksentrik pada cakram sikloidal. Saat cakram ini bergerak, lobusnya menggelinding di sekitar bagian dalam pin cincin yang tidak bergerak. Untuk setiap putaran penuh bubungan eksentrik, cakram sikloidal bergerak maju sejumlah lobus yang sama dengan selisih antara jumlah lobus pada cakram dan jumlah pin stasioner. Tindakan ini menghasilkan rasio reduksi yang sangat tinggi pada tahap kedua.

Kombinasi kedua tahap ini memungkinkan peredam roda gigi cacing rv mencapai rasio reduksi satu tahap yang sangat tinggi, seringkali berkisar antara 30:1 hingga lebih dari 100:1. Hasil akhirnya adalah putaran poros keluaran yang mulus dan terus menerus dengan kecepatan yang sangat berkurang dan torsi yang diperkuat secara signifikan. Salah satu keuntungan paling signifikan dari desain ini adalah sifatnya ketahanan beban kejut yang luar biasa . Area kontak yang besar antara lobus cakram sikloidal dan pin cincin, bersama dengan kekuatan komponen, memungkinkan peredam menyerap dan menahan beban benturan yang tiba-tiba dan kuat yang akan merusak atau menghancurkan jenis kotak roda gigi lainnya.

Ciri khas lainnya adalah sifatnya kekakuan torsi tinggi dan serangan balik minimal . Kekakuan torsi mengacu pada ketahanan peredam terhadap puntiran di bawah beban, yang sangat penting untuk menjaga akurasi dalam sistem penentuan posisi. Desain yang melekat pada mekanisme sikloidal, dengan banyak titik kontak, memastikan bahwa hanya ada sedikit pergerakan bebas atau “permainan” antara poros masukan dan keluaran. Serangan balik yang rendah ini sangat penting untuk aplikasi yang memerlukan gerakan berulang dan presisi, seperti pada lengan robot atau mesin CNC. Selain itu, meskipun peredam roda gigi cacing standar dikenal karena efisiensinya yang lebih rendah, penggabungan aksi rolling dalam tahap sikloidal meningkatkan efisiensi keseluruhan peredam roda gigi cacing rv, menjadikannya pilihan yang lebih hemat energi untuk pengoperasian berkelanjutan.

Keuntungan dan Keterbatasan dalam Penerapan

Desain unik dari peredam roda gigi cacing rv memberikan serangkaian keunggulan berbeda yang membuatnya cocok untuk beragam tugas industri yang menuntut. Manfaatnya yang paling terkenal adalah kemampuannya yang tak tertandingi dalam menangani beban kejut yang tinggi. Hal ini menjadikannya pilihan ideal untuk aplikasi seperti peralatan penanganan material, penghancur, atau mesin konstruksi, di mana perubahan beban yang tiba-tiba dan parah adalah hal biasa. Kekokohan komponen internalnya memastikan pengoperasian yang andal dan masa pakai yang lama bahkan dalam kondisi yang sulit seperti ini.

Selain itu, ini desain kompak dan hemat ruang adalah keuntungan besar. Meskipun kepadatan daya dan keluaran torsinya tinggi, peredam roda gigi cacing rv sering kali memiliki tapak yang lebih kecil dibandingkan jenis peredam lain yang menawarkan kinerja serupa. Kekompakan ini sangat berharga dalam desain mesin modern, dimana ruang sering kali menjadi sesuatu yang mahal. Kekakuan torsinya yang tinggi dan reaksi balik yang rendah, seperti disebutkan sebelumnya, menjadikannya pilihan utama untuk aplikasi presisi. Hal ini mencakup penggunaannya secara ekstensif pada robot industri, yang umumnya ditemukan pada sendi pangkal, lengan, dan bahu, sehingga memberikan kekuatan untuk membawa muatan berat dan akurasi untuk memposisikannya dengan benar.

Namun, seperti komponen teknik lainnya, komponen ini bukannya tanpa keterbatasan. Pertimbangan utama adalah biaya. Proses pembuatan peredam roda gigi cacing rv rumit, memerlukan pemesinan dan perakitan presisi tinggi. Akibatnya, unit ini umumnya lebih mahal daripada gearbox cacing standar atau peredam roda gigi heliks. Investasi awal yang lebih tinggi ini harus disesuaikan dengan persyaratan aplikasi dalam hal kinerja, daya tahan, dan presisi. Pertimbangan lainnya adalah, meskipun terdapat peningkatan efisiensi dibandingkan penggerak cacing murni, efisiensinya mungkin masih lebih rendah dibandingkan dengan peredam roda gigi planetary pada beberapa rentang pengoperasian. Oleh karena itu, untuk aplikasi yang berjalan terus menerus dimana konsumsi energi menjadi perhatian utama, faktor ini harus dipertimbangkan dibandingkan manfaat lainnya.

Tabel berikut merangkum keuntungan dan pertimbangan utama:

Aplikasi dan Penggunaan Industri Umum

Sifat peredam roda gigi cacing rv yang kuat dan presisi memastikan kehadirannya di beragam spektrum industri. Penerapannya ditentukan oleh kebutuhan akan transmisi daya yang andal dalam kondisi yang menantang. Dalam dunia robotika, hal ini sangat diperlukan. Sambungan robot artikulasi sangat bergantung pada peredam ini untuk memberikan torsi yang diperlukan untuk pergerakan sekaligus memastikan keakuratan dan kekakuan yang diperlukan untuk penempatan perkakas dan benda kerja yang tepat. Dari jalur perakitan otomotif hingga penempatan komponen elektronik, peredam roda gigi cacing rv memungkinkan gerakan halus dan bertenaga yang mendefinisikan otomatisasi modern.

Area penggunaan penting lainnya adalah peralatan penanganan material. Sistem konveyor, baik dalam penanganan bagasi bandara, pusat distribusi gudang, atau operasi pertambangan, sering kali menggunakan peredam ini untuk menggerakkan roller atau belt. Kapasitas beban kejutnya sangat penting untuk menangani start, penghentian, dan dampak barang berat yang tiba-tiba. Demikian pula, mereka ditemukan di mesin pengangkat dan pengangkat seperti derek dan derek, yang menghasilkan torsi tinggi dan keselamatan yang melekat—penggerak cacing biasanya mengunci sendiri dan mencegah penggerak mundur—memberikan tenaga dan keamanan saat menangani beban yang ditangguhkan.

Industri makanan dan minuman, farmasi, dan pengemasan juga menggunakan peredam ini pada mesin seperti mesin pengisi, pembuat palet, dan sistem pelabelan. Dalam situasi ini, selain kinerja, keandalan dan kebersihan juga sangat penting. Banyak peredam roda gigi cacing rv tersedia dengan rumah tertutup dan lapisan yang tahan terhadap korosi dan tahan terhadap prosedur pencucian, sehingga cocok untuk lingkungan yang bersih dan steril. Aplikasi umum lainnya mencakup peralatan konstruksi (misalnya, pengaduk beton, cincin slewing ekskavator), peralatan mesin untuk tabel pengindeksan, dan situasi apa pun yang memerlukan keluaran torsi tinggi dan kecepatan rendah dari sumber yang kompak dan kuat.

Kriteria Seleksi dan Pedoman Pemeliharaan

Memilih peredam roda gigi cacing rv yang sesuai untuk aplikasi tertentu memerlukan analisis yang cermat terhadap beberapa parameter operasional. Faktor utama adalah kebutuhan torsi keluaran dan kecepatan operasi . Peredam harus berukuran untuk menangani torsi maksimum aplikasi, termasuk beban kejut yang diharapkan, tanpa melebihi kapasitas terukurnya. Selanjutnya, rasio reduksi harus dipilih untuk mencapai kecepatan keluaran yang diinginkan dari kecepatan motor masukan yang tersedia. Faktor penting lainnya termasuk jenis dan besarnya beban eksternal, seperti beban radial, beban aksial, dan beban momen, yang bekerja pada poros keluaran. Gaya-gaya ini didukung oleh bantalan keluaran, dan melebihi nilai kekuatan tersebut dapat menyebabkan kegagalan dini.

Lingkungan pengoperasian adalah kriteria seleksi penting lainnya. Faktor-faktor seperti suhu lingkungan, keberadaan debu, kelembapan, atau bahan kimia korosif akan menentukan kebutuhan akan segel khusus, perawatan permukaan, atau pelumas khusus. Misalnya, aplikasi pada suhu ekstrem memerlukan pelumas dengan viskositas dan stabilitas termal yang sesuai. Masa pakai dan siklus kerja yang diinginkan (operasi berkelanjutan vs. terputus-putus) juga akan memengaruhi proses pemilihan, sehingga memastikan peredam memenuhi ekspektasi keandalan.

Setelah dipasang, perawatan yang tepat adalah kunci untuk memaksimalkan masa pakai dan kinerja peredam roda gigi cacing rv. Tugas pemeliharaan yang paling penting adalah manajemen pelumasan teratur . Jenis dan jumlah pelumas yang benar harus digunakan, dan harus diganti pada interval yang direkomendasikan oleh pabrikan, berdasarkan kondisi pengoperasian. Pemeriksaan berkala terhadap kebocoran dan kontaminasi oli juga penting. Selain itu, penting untuk secara rutin memeriksa kebisingan atau getaran yang tidak biasa, yang dapat menjadi indikator awal ketidaksejajaran, keausan bantalan, atau masalah internal lainnya. Memastikan bahwa semua baut pemasangan aman dan unit tidak terkena beban melebihi spesifikasinya akan berkontribusi pada pengoperasian jangka panjang dan bebas masalah. Meskipun peredam ini dirancang agar tahan lama, pengabaian terhadap perawatan dasar dapat menyebabkan waktu henti yang dapat dihindari dan perbaikan yang mahal.

Kesimpulannya, peredam roda gigi cacing rv berdiri sebagai puncak dari desain transmisi daya, yang secara ahli menggabungkan keunggulan roda gigi cacing dan sikloidal. Fitur-fiturnya yang menonjol—kapasitas torsi tinggi, ketahanan luar biasa terhadap beban kejut, ukuran ringkas, dan serangan balik minimal—menjadikannya solusi terencana untuk aplikasi industri yang paling menantang. Mulai dari sambungan presisi pada robot las hingga penggerak kuat pada ban berjalan yang memindahkan berton-ton material, perannya sangatlah penting. Meskipun biaya awal dan karakteristik efisiensi spesifiknya mungkin tidak menjadikannya pilihan universal untuk setiap skenario, manfaat kinerjanya jika diterapkan dengan tepat tidak dapat disangkal. Memahami prinsip-prinsipnya dan penerapan yang tepat merupakan hal mendasar bagi para insinyur yang ingin membangun mesin yang tidak hanya kuat dan efisien tetapi juga kuat dan andal.
