Memahami Peran Kontrol Kecepatan dalam Sistem Fluida
Fasilitas manufaktur dan pemrosesan cairan industri sangat bergantung pada sistem bermotor untuk memindahkan cairan, gas, dan material. Secara historis, sistem ini beroperasi pada kecepatan konstan, mengandalkan perangkat pelambatan mekanis seperti katup, peredam, atau loop bypass untuk mengatur aliran dan tekanan. Pendekatan tradisional ini menimbulkan tekanan mekanis yang signifikan, memperpendek umur peralatan, dan membuang banyak energi listrik. Untuk mengatasi inefisiensi operasional ini, sistem industri modern memanfaatkan teknologi kontrol kecepatan elektronik untuk mencocokkan output motor secara langsung dengan permintaan real-time.
Dalam aplikasi pemompaan, kebutuhan cairan berfluktuasi terus menerus berdasarkan siklus produksi, perubahan tekanan sistem, dan kebutuhan pemrosesan. Menjalankan pompa dengan kecepatan penuh sambil mencekik keluarannya dengan katup kontrol setara dengan mengemudikan kendaraan dengan pedal akselerator ditekan penuh sambil mengatur kecepatan kendaraan menggunakan pedal rem rem. Pengaturan kecepatan elektronik menghilangkan pemborosan ini dengan mengubah kecepatan rotasi penggerak mula secara dinamis. Analisis teknis ini mengeksplorasi prinsip-prinsip teknik inti dari kontrol kecepatan, dinamika fluida, dan integrasi penggerak mekanis presisi dalam aplikasi tugas berat.
Mendefinisikan Teknologi: Apa Itu PKS?
Ketika tim teknik menghadapi sistem fluida industri, pertanyaan mendasar yang sering muncul: apa itu vfd dan bagaimana cara berinteraksi dengan infrastruktur yang ada? Penggerak frekuensi variabel, biasa disingkat VFD, adalah perangkat konversi daya elektronik yang digunakan untuk mengatur kecepatan dan torsi putaran motor induksi tiga fase. Dengan memanipulasi frekuensi dan voltase daya listrik yang disuplai ke motor, penggerak memungkinkan operator mencapai kontrol kecepatan yang dapat disesuaikan secara tak terbatas di seluruh rentang pengoperasian peralatan yang digerakkan.
Pemahaman apa itu vfd membutuhkan melihat lebih dari sekedar penyesuaian kecepatan sederhana; itu adalah manajer kekuatan yang cerdas. Dalam lingkungan industri pada umumnya, daya listrik dialirkan sebagai arus bolak-balik pada frekuensi tetap, biasanya lima puluh atau enam puluh hertz. Motor induksi yang dihubungkan langsung dengan saluran listrik ini akan berputar dengan kecepatan sinkron tetap yang ditentukan oleh jumlah kutub magnet pada stator motor. SEBUAH apa itu penggerak frekuensi variabel Sistem memutus hubungan yang kaku ini dengan mengubah daya utilitas AC frekuensi tetap yang masuk menjadi keluaran AC dengan frekuensi variabel dan tegangan variabel. Kemampuan ini mengubah motor standar berkecepatan tetap menjadi aset berkecepatan dapat disesuaikan yang mampu mengontrol proses secara presisi.
Implementasi dari penggerak frekuensi variabel vfds mencakup banyak domain industri, termasuk pabrik pengolahan air, fasilitas pengolahan bahan kimia, menara pendingin, dan kilang minyak. Dalam lingkungan ini, a penggerak frekuensi variabel untuk pompa berfungsi sebagai mekanisme utama untuk menyeimbangkan hidrolika sistem, mencegah water hammer, dan meminimalkan konsumsi energi. Dengan menyesuaikan kecepatan motor agar sesuai dengan kurva sistem yang tepat, penggerak ini menghilangkan kebutuhan akan katup mekanis yang membatasi, sehingga meningkatkan keandalan dan kemampuan pengulangan proses.
Bagaimana Penggerak Frekuensi Variabel Beroperasi: Tiga Tahapan Internal
Konversi daya utilitas frekuensi tetap menjadi keluaran frekuensi yang dapat disesuaikan melibatkan tiga subsistem listrik berbeda yang beroperasi secara seri di dalam rumah penggerak. Tahapan ini bekerja secara berurutan untuk menyearahkan, menyaring, dan membalikkan energi listrik, memastikan bahwa motor yang terhubung menerima bentuk gelombang listrik yang sangat terkontrol.
Tahap Penyearah
Tahap awal terdiri dari jembatan penyearah solid-state yang menerima tegangan AC tiga fasa yang masuk dari saluran utilitas. Memanfaatkan serangkaian dioda berdaya tinggi atau penyearah yang dikontrol silikon, tahap ini mengubah arus bolak-balik dua arah menjadi arus searah satu arah. Proses ini mewakili langkah dasar pemisahan motor dari frekuensi jaringan.
Filter Bus DC
Output dari tahap penyearah adalah tegangan DC berdenyut yang mengandung riak listrik yang signifikan. Tahap kedua menggunakan sejumlah besar kapasitor tugas berat, sering kali dipasangkan dengan induktif tersedak, untuk memuluskan fluktuasi ini. Tahap peralihan yang disaring ini menyediakan reservoir daya DC tegangan tinggi yang bersih dan stabil untuk tahap akhir konversi.
Tahap Inverter
Tahap terakhir menggunakan transistor bipolar gerbang terisolasi berkecepatan tinggi untuk mengubah tegangan bus DC yang stabil kembali menjadi bentuk gelombang AC. Dengan menghidupkan dan mematikan transistor ini ribuan kali per detik, penggerak menciptakan serangkaian pulsa tegangan. Teknik ini, yang dikenal sebagai modulasi lebar pulsa, mensintesis bentuk gelombang arus sinusoidal yang disimulasikan pada frekuensi dan tegangan yang tepat yang diperlukan oleh proses tersebut.
Dinamika Pemompaan dan Operasi Kecepatan Variabel
Untuk memaksimalkan kegunaan perangkat keras pengatur kecepatan, para insinyur harus mengevaluasi hukum fisik spesifik yang mengatur peralatan yang digerakkan. Pompa sentrifugal, yang membentuk sebagian besar sistem distribusi cairan industri, beroperasi berdasarkan serangkaian prinsip fisik tertentu yang dikenal sebagai hukum afinitas. Hubungan matematis ini menentukan bagaimana perubahan kecepatan poros mempengaruhi laju aliran, tekanan pelepasan, dan tenaga rem.
Berdasarkan prinsip ini, laju aliran fluida berubah secara langsung dan linier terhadap perubahan kecepatan poros. Namun, tekanan pelepasan atau head yang dihasilkan oleh pompa berubah sebanding dengan kuadrat perubahan kecepatan. Yang terpenting, daya listrik yang dikonsumsi oleh motor berubah sebanding dengan pangkat tiga perubahan kecepatan. Hubungan kubik ini membentuk landasan matematis untuk kemampuan hemat energi luar biasa yang diwujudkan melalui kontrol kecepatan motor modern.
Saat menggunakan kontrol kecepatan VFD untuk pompa industri, bahkan sedikit pengurangan kecepatan operasional akan menghasilkan pengurangan penggunaan daya yang sangat besar. Misalnya, mengurangi kecepatan motor pompa sebesar dua puluh persen menghasilkan pengurangan kebutuhan daya teoritis sebesar hampir lima puluh persen. Hal ini membuat kontrol kecepatan variabel jauh lebih unggul dibandingkan pelambatan mekanis, di mana motor terus menarik tenaga penuh sambil melawan katup yang tertutup, membuang energi sebagai panas dan gesekan di dalam rumah pompa.
Keuntungan yang Dapat Diukur dari Penerapan VFD dalam Infrastruktur Pemompaan
Mengintegrasikan elektronika daya modern ke dalam infrastruktur penanganan fluida memberikan keuntungan operasional komprehensif yang jauh melampaui konservasi energi sederhana. Keunggulan ini berdampak langsung pada keandalan pabrik, anggaran pemeliharaan, dan presisi proses.
- Penghematan Energi yang Besar: Dengan menyesuaikan konsumsi listrik dengan permintaan proses secara real-time, fasilitas menghilangkan daya terbuang yang melekat pada sistem bypass dan katup kontrol pelambatan.
- Kemampuan Memulai dengan Lembut: Kontrol elektronik menghilangkan arus masuk yang tinggi selama akselerasi motor, mencegah penurunan tegangan lokal dan mengurangi guncangan mekanis di seluruh drive train.
- Regulasi Proses yang Tepat: Integrasi umpan balik loop tertutup memungkinkan penggerak menyesuaikan kecepatan secara dinamis berdasarkan pemancar tekanan, suhu, atau aliran, sehingga menstabilkan proses secara keseluruhan.
- Masa Pakai Mekanis yang Diperpanjang: Pengoperasian pada kecepatan rendah mengurangi keausan pada impeler pompa, segel poros mekanis, dan bantalan internal, sehingga memperpanjang waktu rata-rata antar kegagalan.
- Penghapusan Palu Air: Jalur akselerasi dan deselerasi yang terprogram mencegah perubahan kecepatan mendadak dalam sistem pipa, sehingga mencegah lonjakan tekanan yang dahsyat.
Tabel di bawah ini menyoroti perbedaan operasional antara sistem pemompaan berkecepatan tetap tradisional dan instalasi penggerak frekuensi variabel yang dimodernisasi di seluruh parameter teknik penting.
| Parameter Operasional | Kecepatan Tetap dengan Katup Pelambatan | Kontrol Penggerak Frekuensi Variabel |
|---|---|---|
| Konsumsi Energi Motor | Tetap tinggi terlepas dari kebutuhan aliran fluida aktual | Berskala secara kubik dengan pengurangan kecepatan motor |
| Memulai Arus Masuk Saat Ini | Hingga enam hingga delapan kali arus beban penuh normal | Akselerasi terkendali; tidak pernah melebihi peringkat beban penuh |
| Tekanan Mekanis pada Segel | Tinggi karena tekanan balik dan pengoperasian kecepatan tertinggi yang konstan | Diminimalkan karena berkurangnya kecepatan poros dan getaran yang rendah |
| Manajemen Tekanan Sistem | Diatur melalui pembatasan mekanis; rentan terhadap lonjakan tiba-tiba | Dipertahankan dengan lancar melalui loop umpan balik elektronik |
| Faktor Daya Sistem | Terdegradasi secara signifikan dengan berkurangnya beban mekanis | Dipertahankan pada tingkat tinggi di seluruh rentang operasional |
Klasifikasi Torsi dan Aplikasi Industri Alternatif
Beban mesin industri umumnya dikategorikan menjadi dua jenis utama berdasarkan kebutuhan torsinya: torsi variabel dan torsi konstan. Pompa sentrifugal dan kipas mewakili beban torsi variabel, dimana torsi yang dibutuhkan meningkat seiring kuadrat kecepatan. Sebaliknya, pompa perpindahan positif, sistem konveyor, mixer bolak-balik, dan kompresor memerlukan torsi yang sama terlepas dari kecepatan operasionalnya.
Penerapan aplikasi VFD torsi konstan memerlukan spesifikasi teknik yang berbeda dibandingkan dengan instalasi pompa sentrifugal standar. Untuk beban torsi yang konstan, penggerak harus memberikan keluaran arus yang konsisten di seluruh rentang frekuensinya untuk memastikan motor dapat mengatasi hambatan pada kecepatan rendah tanpa terlalu panas. Mixer industri tugas berat atau pompa perpindahan positif mengandalkan pengaturan khusus ini untuk menangani cairan dengan viskositas tinggi tanpa terhenti selama siklus kecepatan rendah.
Demikian pula, kompresor penggerak frekuensi variabel mewakili aplikasi torsi konstan umum lainnya yang ditemukan di seluruh pabrik industri. Kompresor udara menghadapi kebutuhan udara yang berubah dengan cepat selama peralihan produksi. Penggunaan penggerak kecepatan yang dapat disesuaikan memungkinkan kompresor memodulasi kecepatan putarannya untuk mempertahankan tekanan udara sistem yang sangat stabil, menghilangkan siklus start-stop yang sangat tidak efisien atau pemalasan tanpa beban yang terus-menerus yang merupakan ciri khas skema kontrol kompresor standar.
Sinergi Penggerak Mekanis: Menggabungkan VFD dengan Gearing Efisiensi Tinggi
Meskipun kontrol kecepatan elektronik mengoptimalkan input listrik ke motor, sistem transmisi mekanis yang bertanggung jawab untuk menyalurkan daya tersebut ke peralatan yang digerakkan harus dioptimalkan secara seimbang. Sistem industri dengan permintaan tinggi memerlukan komponen mekanis kuat yang mampu menangani kecepatan rotasi variabel, membalikkan beban, dan profil torsi tinggi tanpa mengorbankan efisiensi sistem secara keseluruhan.

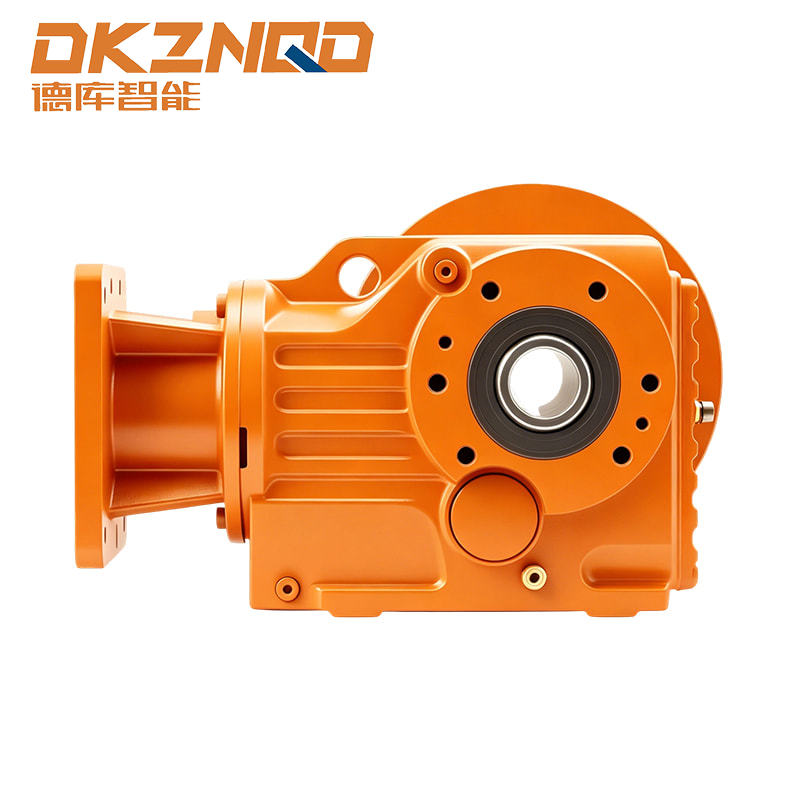

Gambar di bawah mengilustrasikan konfigurasi gearmotor industri berperforma tinggi yang dirancang untuk menangani profil kecepatan variabel yang menuntut dan menjaga efisiensi mekanis di lingkungan pengoperasian yang keras.
Ketika motor melambat di bawah kendali kecepatan elektronik, kipas pendingin internalnya juga melambat, yang dapat menyebabkan penumpukan panas jika motor beroperasi pada torsi tinggi dalam waktu lama. Memanfaatkan peredam roda gigi heliks bevel efisiensi tinggi memungkinkan motor beroperasi dalam pita RPM optimal sambil memberikan pengurangan kecepatan mekanis yang diperlukan pada poros keluaran. Sinergi ini melindungi komponen listrik dari degradasi termal sekaligus memberikan keandalan mekanis maksimum pada keseluruhan proses pabrik.
Menghitung Penghematan Energi dengan Penggerak VFD: Skenario Dunia Nyata
Untuk sepenuhnya membenarkan investasi modal yang diperlukan untuk menerapkan sistem kontrol kecepatan elektronik, tim teknik pabrik harus mengevaluasi dampak finansial jangka panjangnya. Kelayakan finansial dari instalasi ini menjadi jelas ketika mempertimbangkan penghematan energi dengan penggerak VFD dalam jangka waktu operasional yang diperpanjang.
Bayangkan sebuah pompa air pendingin industri yang digerakkan oleh motor induksi sembilan puluh kilowatt yang bekerja terus menerus sepanjang tahun. Dalam instalasi standar yang menggunakan katup pelambatan mekanis, motor menarik sekitar sembilan puluh dua kilowatt daya listrik dari jaringan secara terus menerus untuk mengatasi gesekan sistem dan pembatasan pelambatan. Pada tingkat utilitas industri standar, pengoperasian berkelanjutan dari aset yang tidak dimodulasi ini menunjukkan biaya operasional dasar yang besar.
Jika sistem dilengkapi dengan penggerak kecepatan elektronik dan laju aliran rata-rata yang dibutuhkan turun hingga delapan puluh persen dari kapasitas maksimum selama setengah tahun pengoperasian, kebutuhan daya akan turun secara signifikan. Menurut hukum afinitas pompa sentrifugal, pengoperasian pada kecepatan delapan puluh persen akan mengurangi daya listrik yang dibutuhkan hingga kira-kira empat puluh tujuh persen dari nilai beban penuh. Tabel analisis berikut menunjukkan konsumsi listrik tahunan dan implikasi finansial dari strategi pengurangan kecepatan ini.
| Metrik Operasional per Tahun | Sistem Pelambatan Tradisional | Sistem Pengendalian Kecepatan Variabel |
|---|---|---|
| Periode Operasional Aliran Tinggi (Kecepatan 100%) | 4380 Jam pada 92 kW | 4380 Jam pada 93 kW (termasuk kehilangan penggerak) |
| Periode Operasional Aliran Rendah (Kecepatan 80%) | 4380 Jam pada 92 kW | 4380 Jam pada 44 kW |
| Total Energi Listrik Tahunan yang Dikonsumsi | 805920 Kilowatt-Jam | 600060 Kilowatt-Jam |
| Penghematan Energi Bersih Tercapai | Nilai Referensi Dasar | 205860 Kilowatt-Jam Dihemat Setiap Tahun |
| Pengurangan Biaya Operasional | Pengurangan 0%. | Pengurangan Biaya Listrik Sekitar 25%. |
Skenario yang diperhitungkan ini menyoroti manfaat finansial yang diperoleh ketika menerapkan modulasi kecepatan pada proses penanganan fluida. Selain penghematan listrik langsung, pengurangan jam pengoperasian sistem pada tekanan maksimum memperpanjang masa pakai komponen mekanis, menurunkan biaya pemeliharaan fasilitas, dan meminimalkan waktu henti produksi yang tidak direncanakan.
Pertanyaan yang Sering Diajukan Mengenai Penggerak Frekuensi Variabel
Q1: Dapatkah motor induksi AC industri standar dioperasikan dengan penggerak frekuensi variabel?
Kebanyakan motor induksi AC tiga fase modern dapat beroperasi dengan penggerak pengatur kecepatan elektronik. Namun, motor tua atau motor yang dirancang tanpa insulasi yang memadai mungkin mengalami degradasi insulasi karena lonjakan tegangan yang cepat yang dihasilkan oleh peralihan modulasi lebar pulsa. Untuk keandalan yang optimal, motor harus memenuhi spesifikasi standar industri untuk kinerja tugas inverter, memastikan isolasi suhu tinggi dan perlindungan bantalan yang tepat diintegrasikan ke dalam desain.
Q2: Berapa kecepatan minimum pompa industri dapat bekerja dengan aman menggunakan VFD?
Kecepatan operasional minimum bergantung sepenuhnya pada desain pompa dan metode pendinginan motor. Pompa sentrifugal umumnya tidak boleh bekerja di bawah kecepatan yang diperlukan untuk mengatasi tekanan head sistem statis, karena pengoperasian di bawah titik ini akan mengakibatkan kondisi aliran nol yang dapat membuat pompa menjadi terlalu panas. Dari sudut pandang motor, motor standar berpendingin kipas yang tertutup seluruhnya kehilangan efisiensi pendinginan pada kecepatan rendah. Jika pengoperasian kecepatan rendah terus-menerus diperlukan, kipas pendingin tambahan berkecepatan konstan atau peredam roda gigi efisiensi tinggi harus digunakan.
Q3: Bagaimana penggerak kecepatan variabel mempengaruhi faktor daya keseluruhan pabrik industri?
Motor induksi AC standar menyebabkan faktor daya menurun secara signifikan ketika beroperasi di bawah beban mekanis terukurnya. Ketika penggerak kecepatan elektronik dipasang, jembatan penyearah dioda pada sisi masukan mempertahankan faktor daya perpindahan yang tinggi, biasanya di atas sembilan puluh lima persen, di seluruh rentang kecepatan dan beban. Kinerja tinggi ini melindungi fasilitas industri dari dampak utilitas yang terkait dengan pengoperasian faktor daya rendah.
Q4: Apa perbedaan operasional utama antara soft starter dan VFD?
Soft starter digunakan secara eksklusif untuk mengontrol arus dan torsi motor selama fase penyalaan awal, mengurangi guncangan mekanis dengan menaikkan voltase secara bertahap sebelum mengunci kecepatan jaringan standar. Penggerak frekuensi variabel memberikan kemampuan soft-start yang sama namun tetap mempertahankan kontrol penuh atas kecepatan motor dan torsi di seluruh siklus operasional, sehingga memungkinkan penyesuaian terus-menerus selama produksi.
